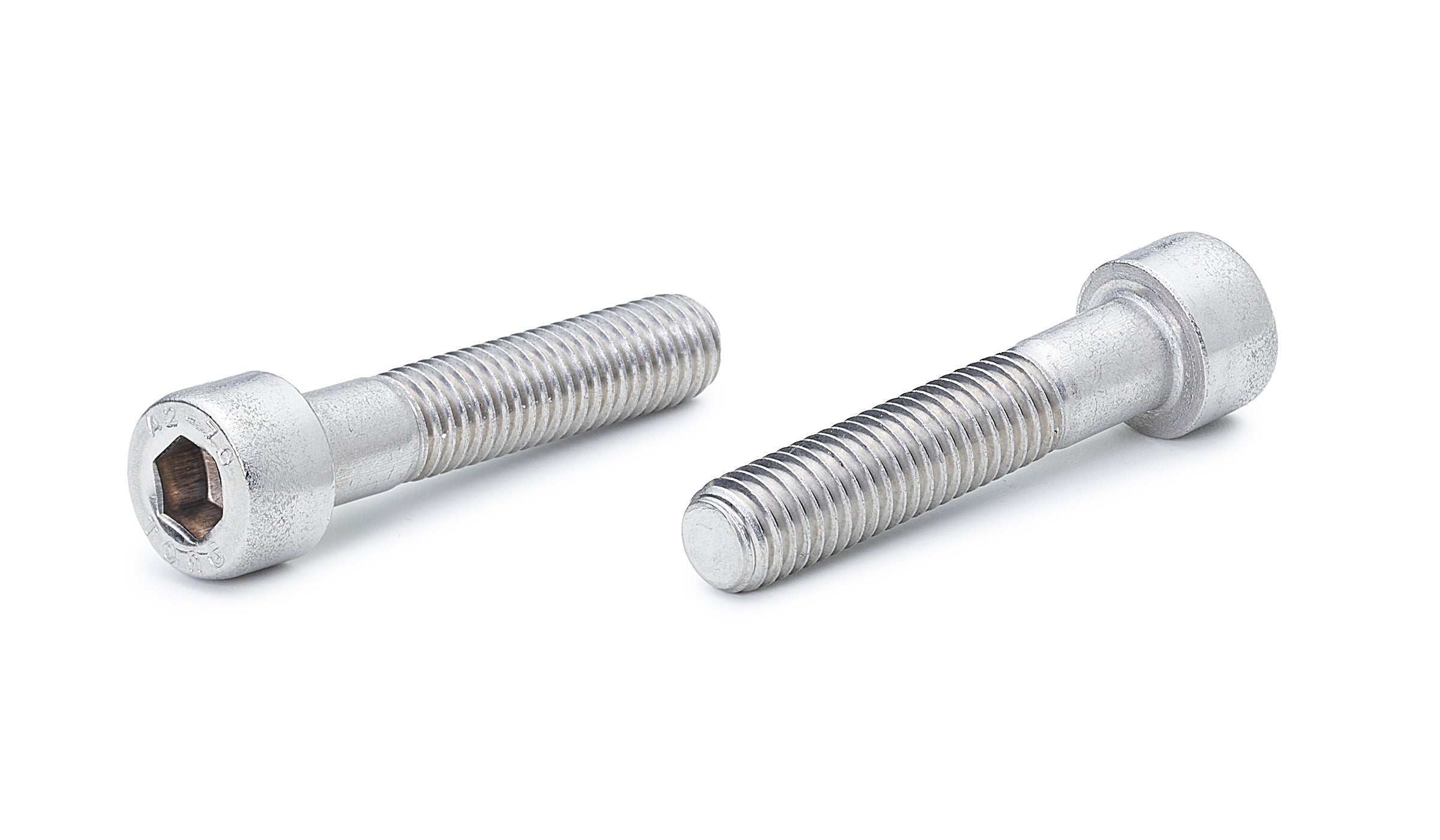

Zylinderkopf- / Inbusschrauben (DIN 912 | A2)
MwSt. entfällt & zzgl. Speditionskosten, da Langguttransport
Montag, den 13.10.2025
Persönliche Abholung in Wuppertal möglich
Bezahlen Sie nach 30 Tagen.
Mehr erfahren
Beschreibung
Inbusschrauben DIN 912 – Edelstahl A2 für PV-Montagesysteme
Unsere Inbusschrauben nach DIN 912 mit Zylinderkopfgewinde aus Edelstahl A2 sind ideal für die Befestigung von Modulklemmen oder anderen Komponenten der PV-Unterkonstruktion an einem Nutenstein.
Die Grundregel lautet:
- Höhe des Modulrahmens = Höhe der Klemme
- Schraubenlänge = Modulrahmenhöhe + ca. 5 mm
Damit wird eine sichere und stabile Befestigung gewährleistet.
Abholung in Wuppertal möglich!
Technische Details
- Norm: DIN 912
- Typ: Inbusschraube mit Zylinderkopf
- Größe: M8 (verschiedene Längen)
- Material: Edelstahl A2 (rostfrei, korrosionsbeständig)
- Verwendung: Befestigung von PV-Modulklemmen, Kreuzverbindern, Mikrowechselrichtern, Moduloptimierern
- Besonderheit: kompatibel mit Nutensteinen für PV-Schienen
Schraubenlängen – Übersichtstabelle
| Modulhöhe | Schraube | zusätzliche Sicherungsscheibe |
|---|---|---|
| 28 mm | Inbus M8x30 | – |
| 30 mm | Inbus M8x35 | ✓ |
| 32 mm | Inbus M8x35 | – |
| 34 mm | Inbus M8x35 | – |
| 35 mm | Inbus M8x40 | ✓ |
| 36 mm | Inbus M8x40 | ✓ |
| 38 mm | Inbus M8x40 | – |
| 40 mm | Inbus M8x45 | ✓ |
| 41 mm | Inbus M8x45 | ✓ |
| 42 mm | Inbus M8x45 | – |
| 45 mm | Inbus M8x50 | ✓ |
| 46 mm | Inbus M8x50 | ✓ |
| 50 mm | Inbus M8x55 | ✓ |
Anwendung & Beispiele
- Modulklemmen: Die passende Schraubenlänge ergibt sich aus Rahmenhöhe + 5 mm (siehe Tabelle).
- Kreuzverbinderplatten: Verwendung von Inbus M8x16.
- Mikrowechselrichter & Moduloptimierer: Verschraubung mit Inbus M8x12 an Profilen mit Nutenstein.
- Nutenstein-Verbindungen: Kompatibel mit gängigen PV-Schienenprofilen.
Wichtiger Hinweis
Die Montage sollte nur von Fachkräften durchgeführt werden. Achten Sie stets auf die korrekte Schraubenlänge, um Überlastungen oder Beschädigungen der PV-Module zu vermeiden.
FAQ – Häufige Fragen
Welche Schraubenlängen brauche ich für meine Module?
✔️ Das hängt von der Modulrahmenhöhe ab (siehe Tabelle: Rahmenhöhe + ca. 5 mm).
Aus welchem Material bestehen die Schrauben?
✔️ Edelstahl A2 – rostfrei, langlebig und wetterbeständig.
Kann ich die Schrauben auch außerhalb der PV-Montage einsetzen?
✔️ Ja, sie eignen sich auch für andere Befestigungsaufgaben, bei denen korrosionsbeständige Schrauben benötigt werden.
Brauche ich immer eine Sicherungsscheibe?
✔️ Nein, nur bei bestimmten Rahmenhöhen ist sie erforderlich (siehe Tabelle).
Welche Größen gibt es zusätzlich?
✔️ M8x12 für Moduloptimierer/Mikrowechselrichter und M8x16 für Kreuzverbinderplatten.
