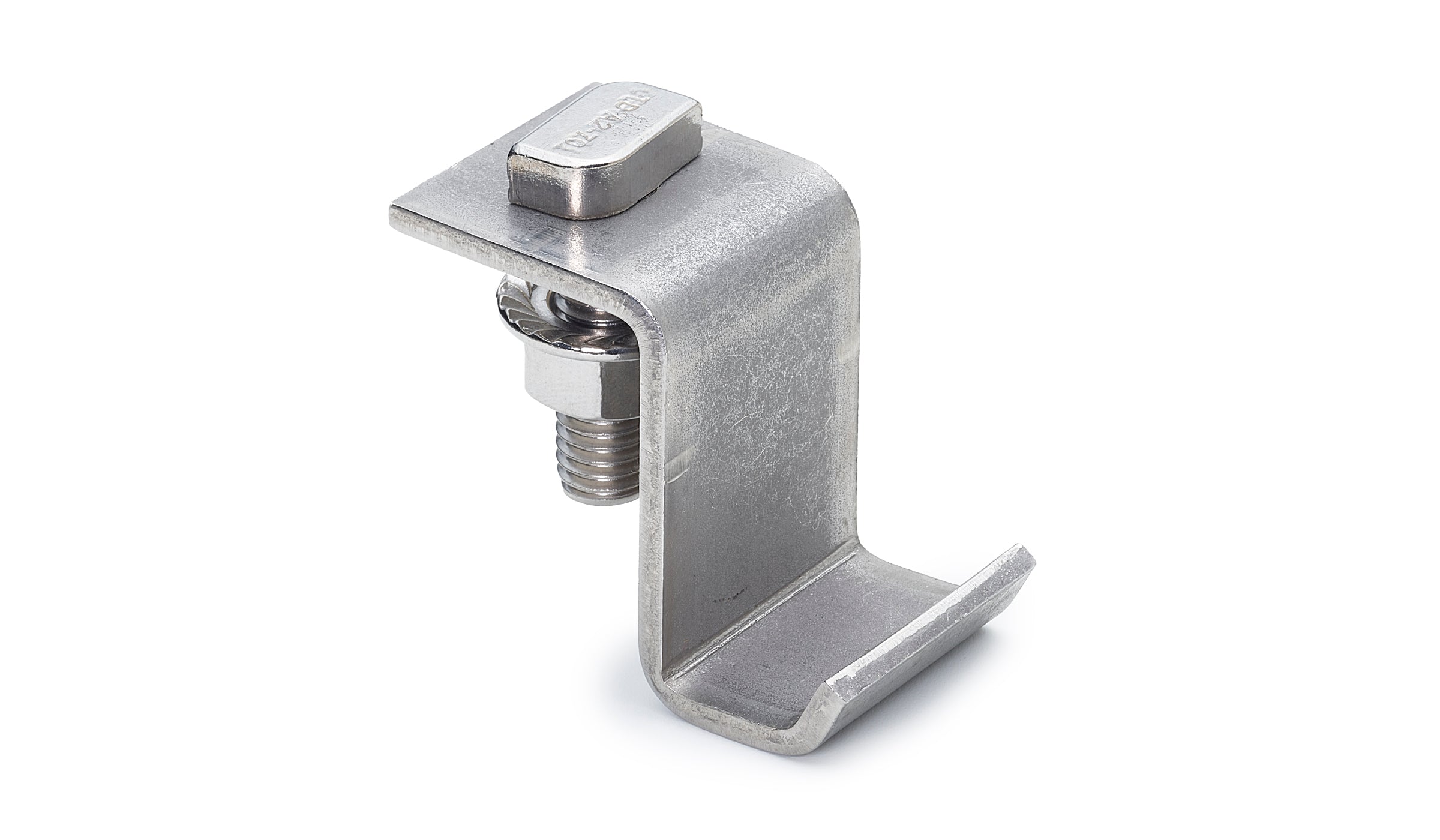

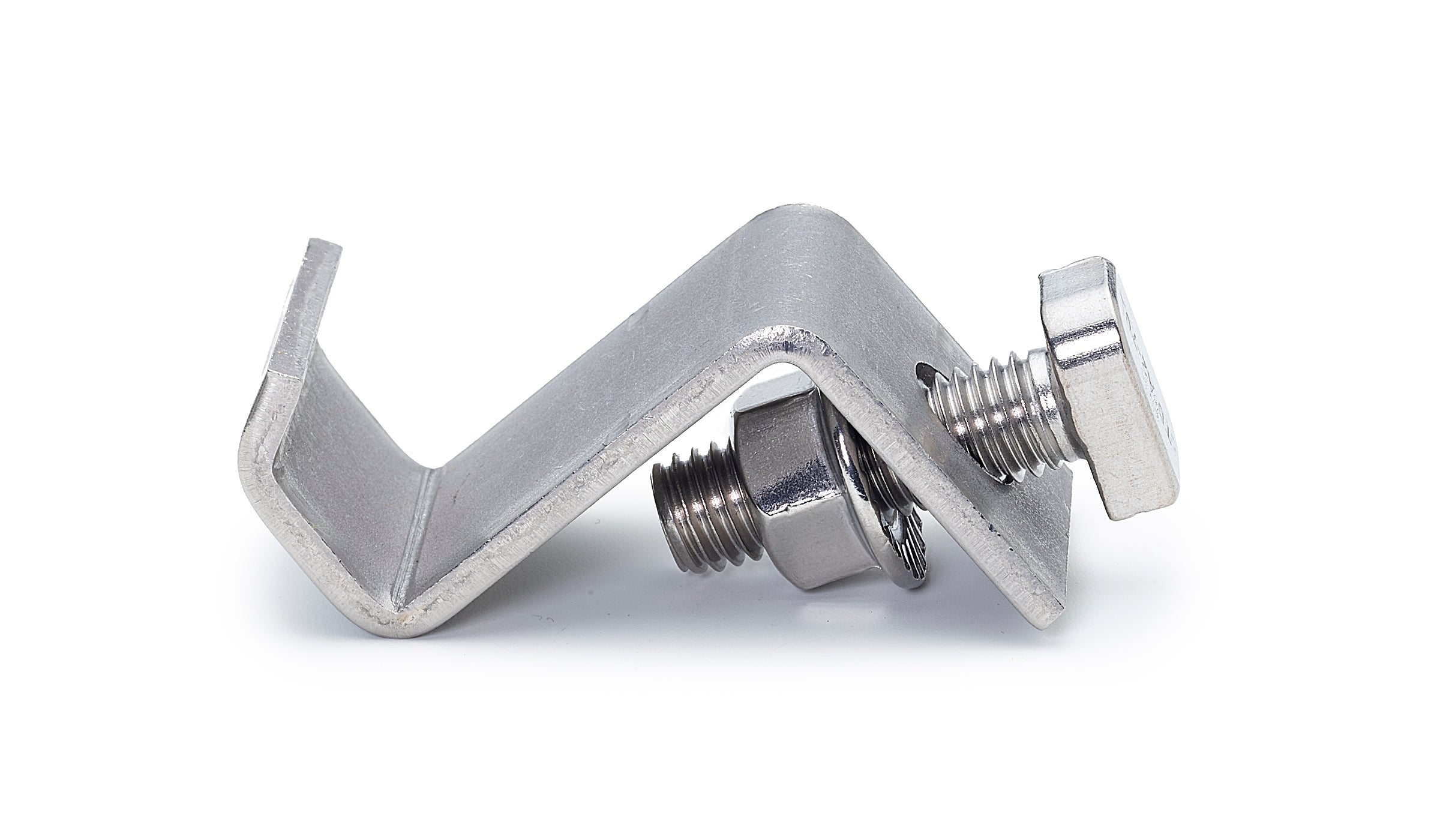

Z-Kreuzverbundklemme inkl. Schraube und Mutter

Z-Klemme für Photovoltaik-Montagesysteme

Die Z-Klemme ist eine zuverlässige Verbindungslösung für zwei Profile – sowohl vertikal als auch horizontal. Sie sorgt für eine stabile, hebelfreie Montage und eignet sich ideal für den Einsatz in Photovoltaik-Montagesystemen.

Abholung in Wuppertal möglich!

Vorteile der Z-Klemme

• Hebelfreie Montage – das untere Profil wird eingeklemmt, sodass keine Hebelkräfte auf das obere Profil wirken
• Flexible Befestigung – kompatibel mit Hammerkopfschrauben oder Sechskantschrauben M10x25
• Vielfältige Optionen – verschiedene Schraub- und Klemmvarianten für maximale Anpassungsfähigkeit
• Stabile Verbindung – geeignet für Kreuzverbände und Mehrfachverschraubungen
• Immer verfügbar – Teil unseres ständigen Lagerprogramms, kurzfristig lieferbar

Technische Daten

• Verbindungstyp: vertikal & horizontal
• Empfohlene Befestigung oben: M10-Verschraubung im unteren Kanal des oberen Profils
• Empfohlene Befestigung unten: Klemmung des unteren Profils mit folgenden Optionen:
• Nutenstein + 8×14 Schraube (kostengünstig)
• Nutenstein + 8×16 Schraube + Scheibe 9021
• Nutenschraube 8×18 + 8er Sperrzahnmutter (schnell, etwas teurer)
• Hammerkopfschraube 28/15 zum Einschieben + 8er Sperrzahnmutter (vormontierbar)
• Material: Edelstahl / Aluminium (je nach Ausführung)
• Lieferstatus: Standardlager, kontinuierlich nachbestellt

Anwendung

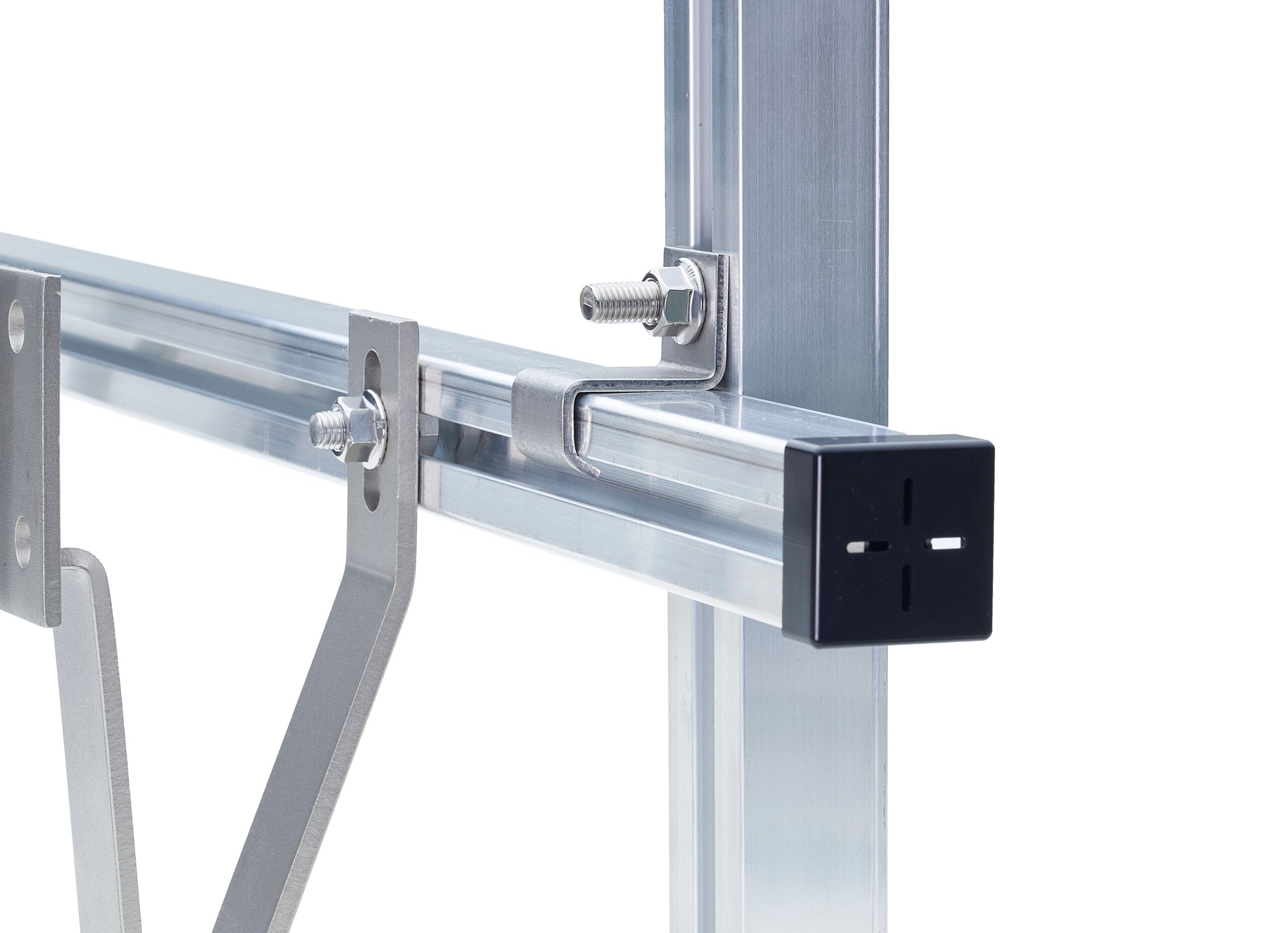

• Obere Verschraubung: M10 im unteren Kanal des oberen Profils
• Unteres Profil: mit einer der oben genannten Schraub-/Klemmvarianten fixieren
• Montagehinweis:
• Verschraubung in Richtung der Kreuzschiene abwechselnd links und rechts, um Hebelwirkungen zu vermeiden
• Zweite Kreuzschiene je Modul ebenfalls versetzt zur ersten befestigen
• Montage von oben erst ab mindestens 3 Klemmen je Profil empfohlen

FAQ – Häufige Fragen

Kann die Z-Klemme vormontiert werden?
✔️ Ja, besonders mit Hammerkopfschrauben 28/15 und Sperrzahnmutter.

Welche Schrauben sind am wirtschaftlichsten?
✔️ Nutenstein + 8×14 Schraube ist die kostengünstigste Lösung (nur VPE).

Ist die Z-Klemme lagernd?
✔️ Ja, sie gehört zu unserem ständigen Lagerprogramm und ist kurzfristig lieferbar.
