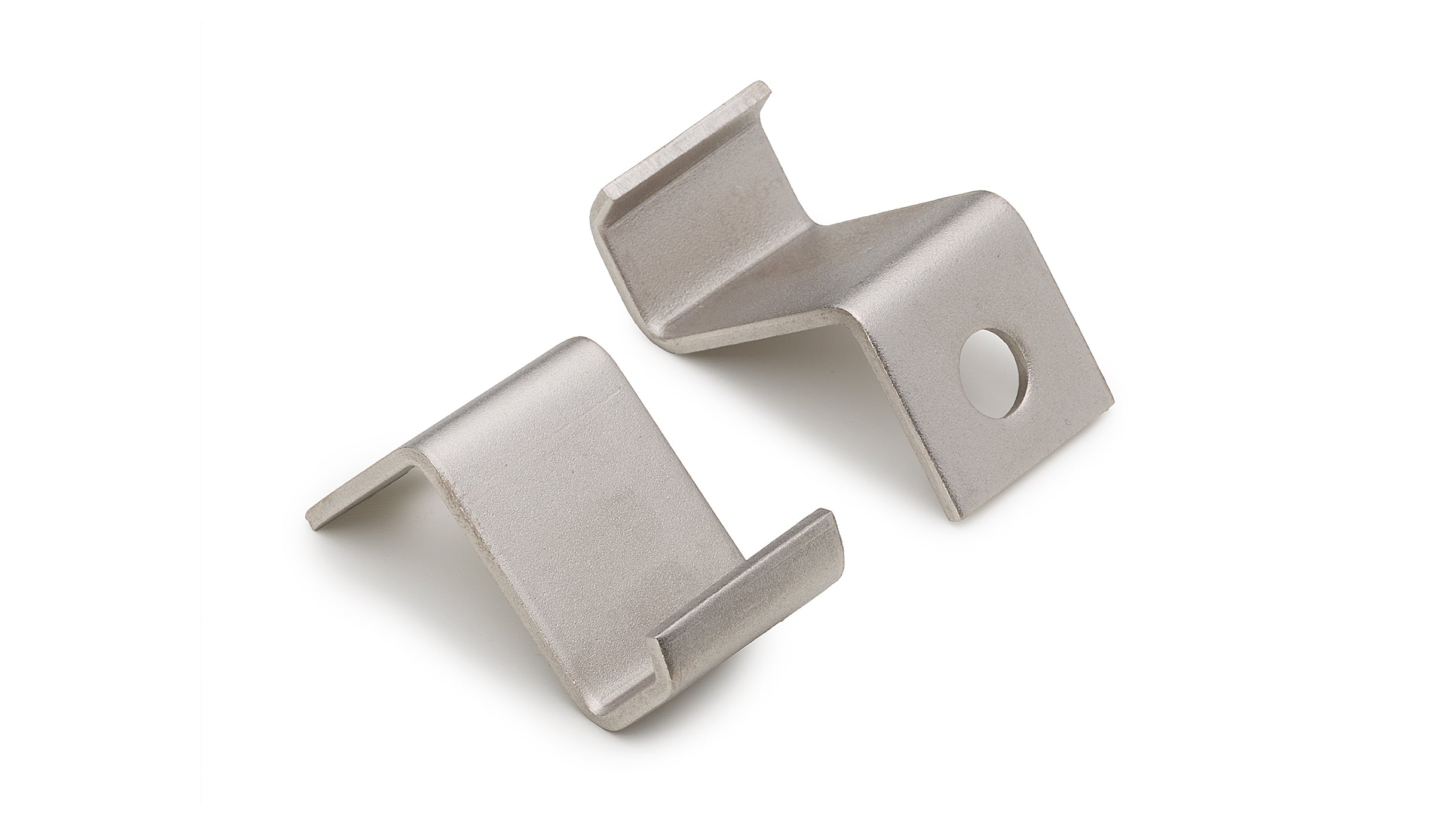

Z-Kreuzverbundklemme einzeln

Z-Klemme für Photovoltaik-Montagesysteme

Die Z-Klemme ist eine stabile Verbindungslösung für zwei Profile – sowohl vertikal als auch horizontal. Durch ihre clevere Konstruktion wird das untere Profil eingeklemmt, ohne dass Hebelkräfte auf das obere Profil wirken. Damit ist sie ideal für sichere und langlebige Verbindungen in Photovoltaik-Montagesystemen geeignet.

Abholung in Wuppertal möglich!

Vorteile der Z-Klemme

• Stabile Verbindung – sichere Verschraubung ohne Hebelwirkung auf das obere Profil
• Flexible Montage – kompatibel mit Hammerkopfschrauben und Sechskantschrauben
• Verschiedene Optionen – unterschiedliche Schrauben- und Klemmvarianten wählbar
• Einfache Handhabung – schnelle Installation, optional auch vormontierbar
• Immer verfügbar – Teil unseres Standardlagers, kurzfristig lieferbar

Technische Details

• Verbindung: vertikal & horizontal
• Obere Verschraubung: M10 im unteren Kanal des oberen Profils
• Untere Verschraubung / Klemmung:
• Nutenstein + 8×14 Schraube (günstigste Variante, VPE erforderlich)
• Nutenstein + 8×16 Schraube + Scheibe 9021
• Nutenschraube 8×18 + 8er Sperrzahnmutter (schnell, aber etwas teurer)
• Hammerkopfschraube 28/15 + 8er Sperrzahnmutter (vormontierbar)
• Material: Edelstahl / Aluminium (je nach Ausführung)
• Verfügbarkeit: Standardlager, kontinuierlich nachbestellt

Anwendung & Montage

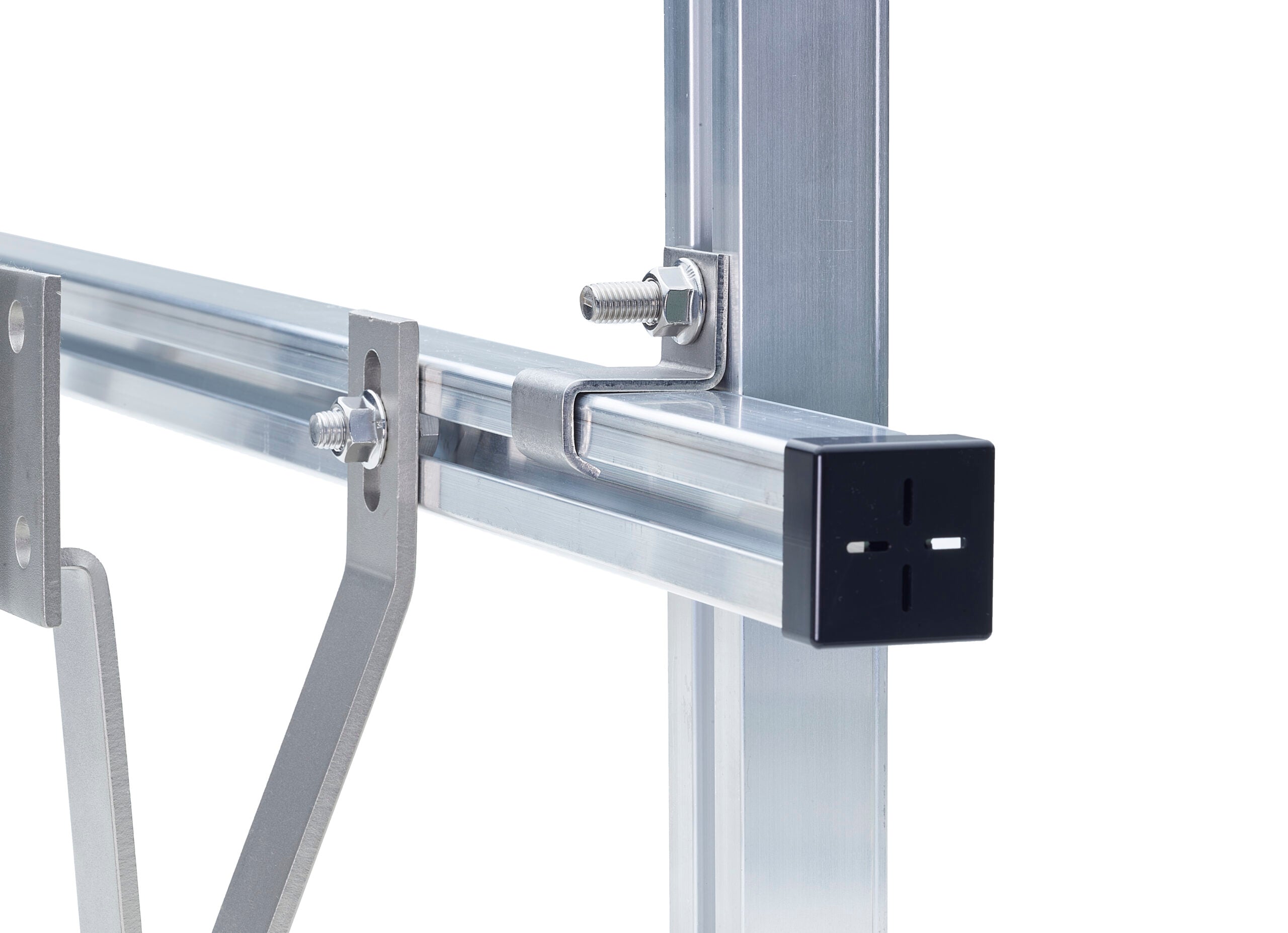

• Z-Klemme im Kreuzverband einsetzen
• Verschraubung in Richtung der Kreuzschiene abwechselnd links und rechts vom Profil, um Hebelwirkungen zu vermeiden
• Zweite Kreuzschiene je Modul immer versetzt montieren
• Montage von oben erst ab mindestens 3 Klemmen pro Profil empfohlen

FAQ – Häufige Fragen

Kann die Z-Klemme vormontiert werden?
✔️ Ja, insbesondere mit Hammerkopfschrauben 28/15 und Sperrzahnmutter.

Welche Befestigungsvariante ist am günstigsten?
✔️ Nutenstein + 8×14 Schraube (nur VPE erhältlich).

Ist die Z-Klemme lagernd?
✔️ Ja, sie gehört zu unserem ständigen Lagerprogramm und ist kurzfristig verfügbar.
