Trapezblech Montageschiene Hochsicke in 6,10m

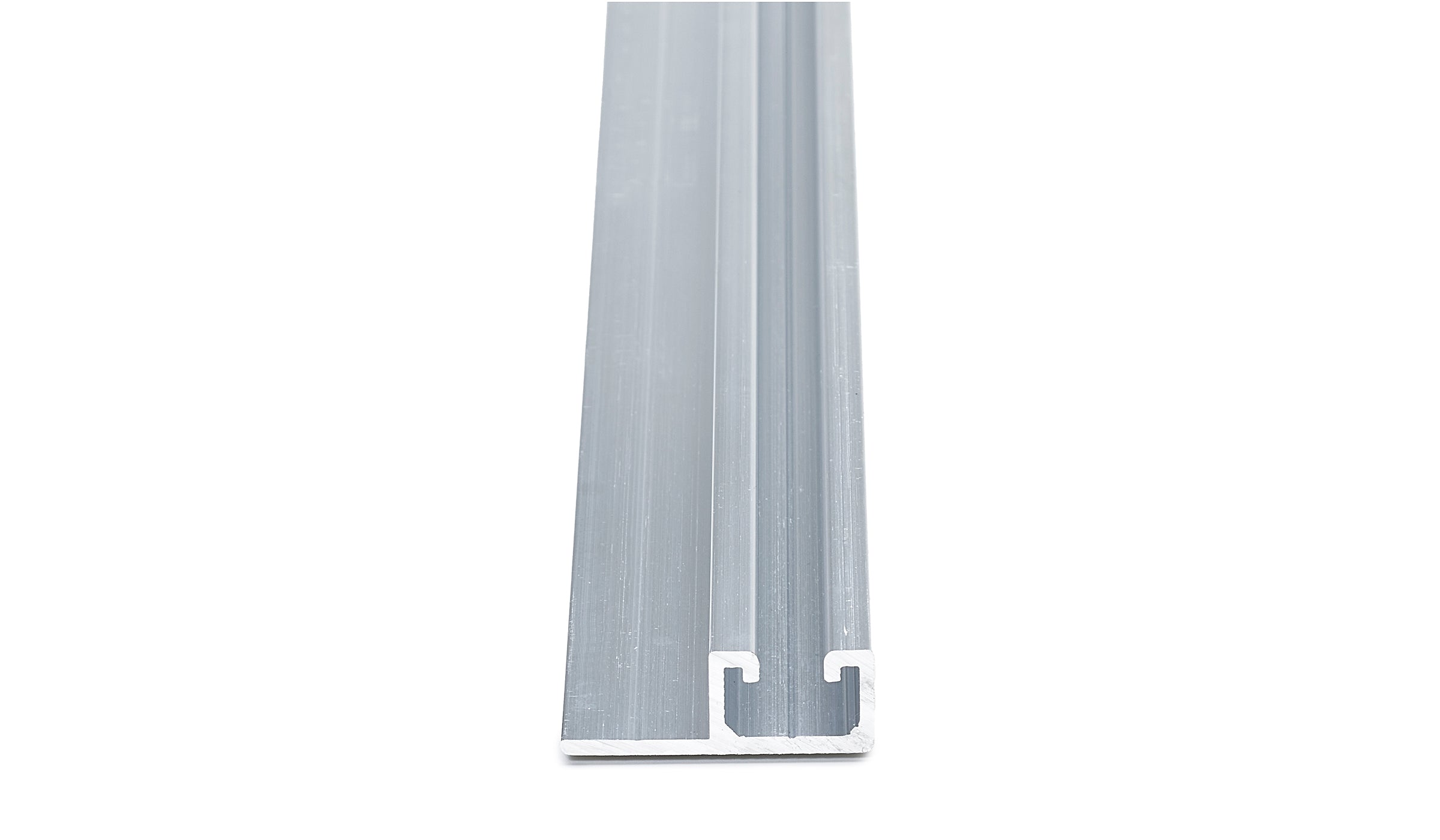

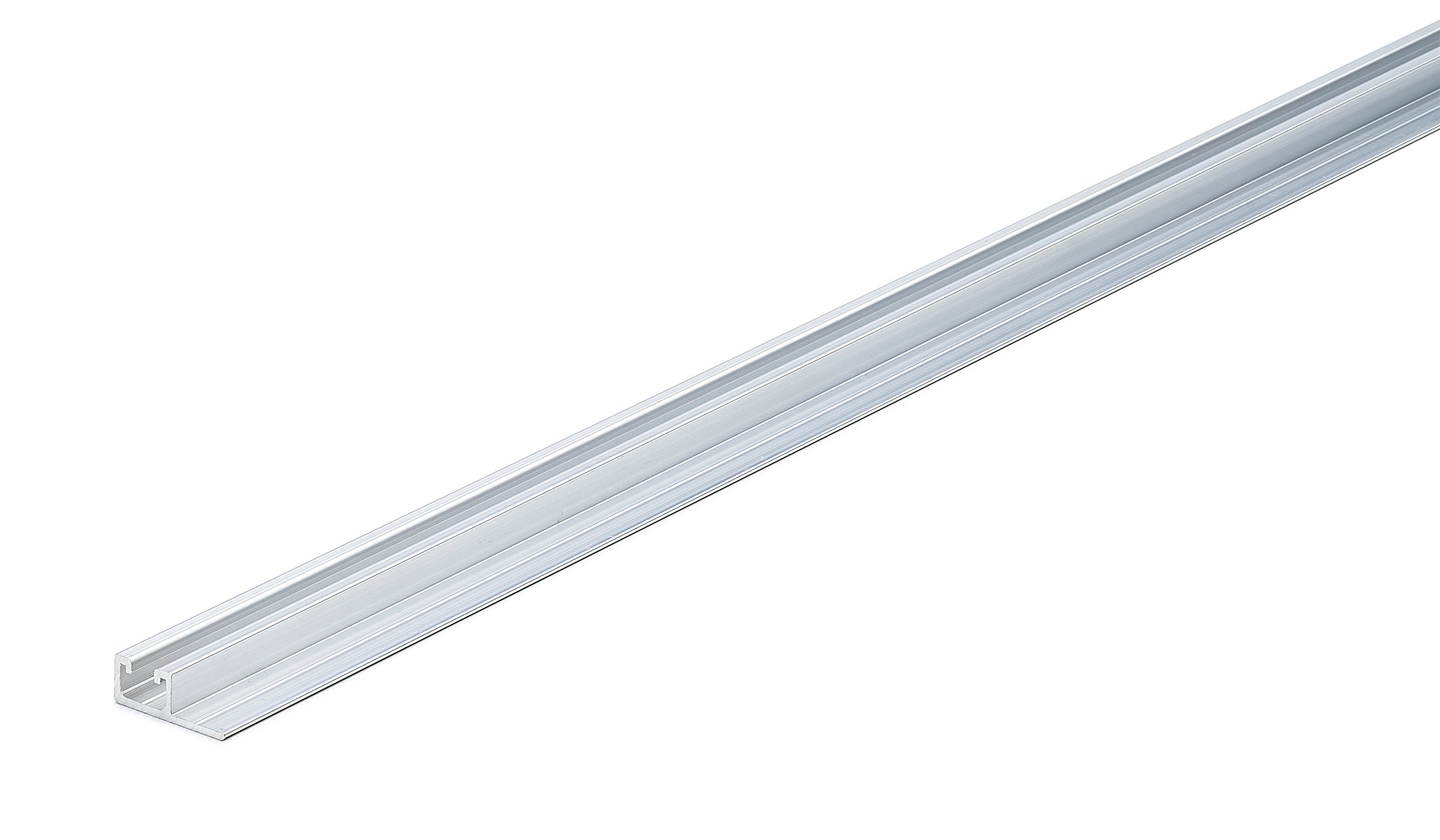

Trapezblech-Montageschiene – Hochsicke, 40 × 13 mm

Die Trapezblech-Montageschiene wurde speziell für die direkte Befestigung in der Hochsicke von Trapezblechdächern entwickelt. Mit integrierter Nut und einer Bodenbreite von 40 mm ist sie ideal für die sichere Klemmung querliegender PV-Module an der langen Rahmenseite.

Abholung in Wuppertal möglich!

Vorteile der Trapezblech-Montageschiene

• Optimale Modulausrichtung – perfekt für querliegende Module an der langen Rahmenseite
• Flexible Verarbeitung – erhältlich in 6-m-Längen, als Kurzlängen oder individuell zugeschnitten
• Optional mit EPDM-Band – für zusätzliche Abdichtung und Schutz vor Feuchtigkeit
• Einfache Montage – durch Nutensteinkanal und vorbereitete Bohrungen
• Dauerhafte Stabilität – empfohlen mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten

Technische Daten

• Breite: 40 mm
• Höhe: 13 mm
• Länge: 6 m Standard (Wunschlängen möglich)
• Oberfläche: Aluminium blank
• Material: Aluminium EN AW 6063-T6
• Gewicht: 0,425 kg pro Meter
• Verpackung: 240 Stück pro Bund
• Mindestabnahme: 1 Stück

Wunschlängen & Zuschnitt

Wir fertigen Ihre individuellen Profillängen auf Maß:

1. Wählen Sie die Anzahl der vollen Profillängen (6 m).
2. Bestellen Sie zusätzlich die gewünschte Anzahl an Schnitten.
3. Geben Sie im Kommentarfeld die exakten Maße an.

Hinweis: Bei Bestellungen mit Zuschnitt bitte „Überweisung“ wählen – wir passen Ihren Auftrag an und senden Ihnen eine aktualisierte Bestätigung.

Anwendung & Montage

• Direkte Befestigung auf Trapezblechen: Schiene wird von Sicke zu Sicke verschraubt
• Fixierung mit Bohrschrauben oder Nieten: zur Vermeidung von Hebelwirkungen im Nutkanal verschrauben
• Montageschiene verbinden: Hammerkopfschraube in die Nut einlegen, 90° drehen und mit Adapterplatte & Bundmutter sichern
• Modulmontage: Endklemmen am Reihenende und Mittelklemmen zwischen den Modulen mit Nutenstein, Schraube und Federring befestigen

Wichtiger Hinweis

Die Montage muss von geschulten Fachkräften durchgeführt werden. Arbeiten an der Dachdeckung dürfen nur durch qualifizierte Dachdecker erfolgen, um Sicherheit und Langlebigkeit der PV-Anlage zu gewährleisten.

FAQ – Häufige Fragen

Kann die Schiene zugeschnitten werden?
✔️ Ja, wir bieten einen Zuschnittservice inklusive Bohrungen und EPDM-Band nach Wunsch an.

Ist die Montageschiene auch für Hochsickenbefestigung geeignet?
✔️ Ja, sie wurde speziell für die Befestigung in der Hochsicke von Trapezblechen entwickelt.

Welche Module sind kompatibel?
✔️ Alle gängigen PV-Module, die quer an der langen Rahmenseite geklemmt werden.

Mit welchem Material wird sie befestigt?
✔️ Empfohlen werden bauaufsichtlich zugelassene Bohrschrauben oder Nieten.
