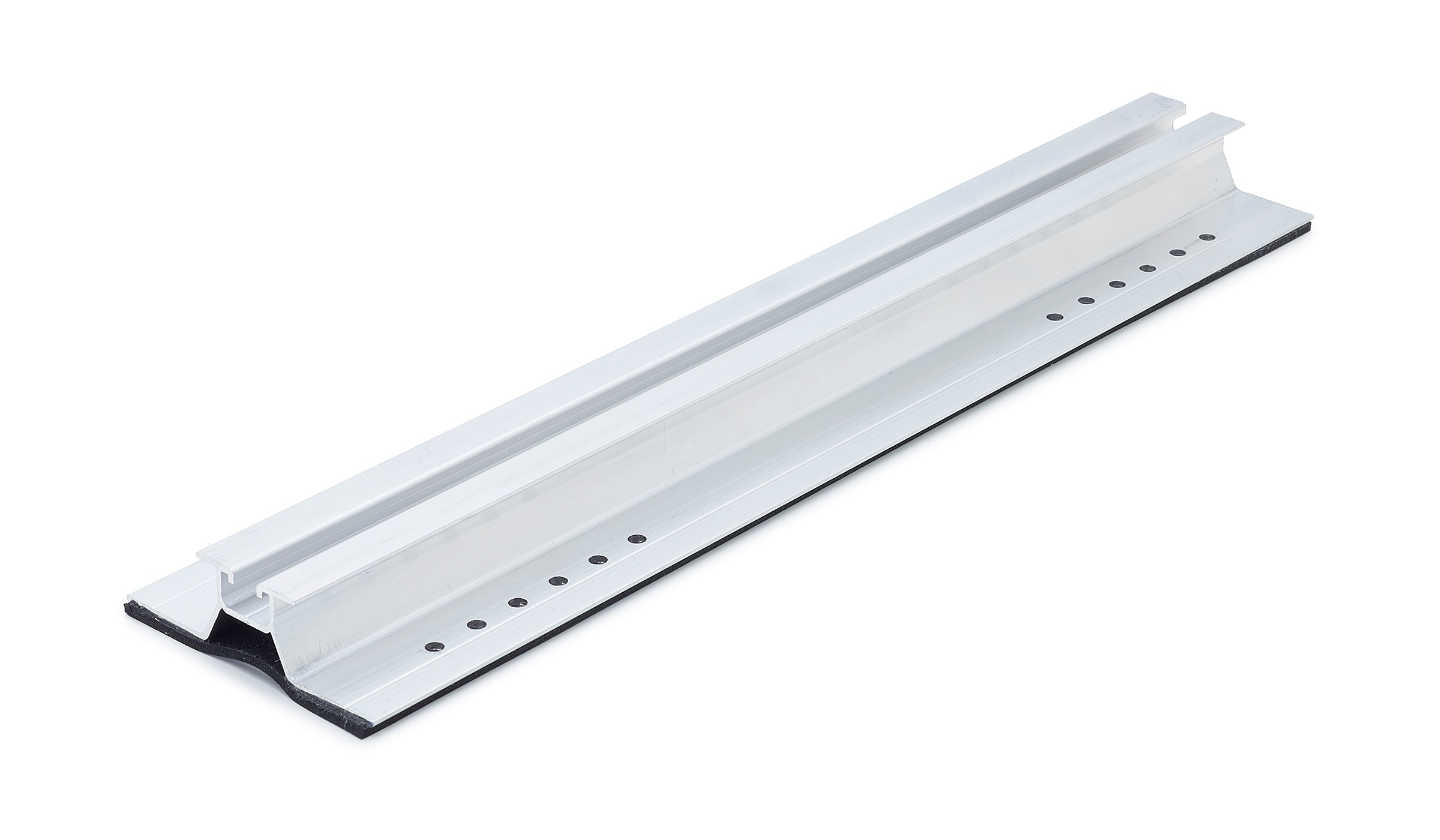

Trapezblech Kurzschiene mittel (Gesamthöhe 25 mm / Länge 0,40m)

Trapez-Montageschiene 25 mm – direkte Befestigung auf Trapezblechen

Die Trapez-Montageschienen 25 mm sind für die direkte Montage auf Trapezblechen von Sicke zu Sicke konzipiert. Die mittlere Version mit einer Höhe von 25 mm ist vorkonfektioniert in verschiedenen Längen erhältlich und eignet sich optimal für die schnelle und sichere Montage von PV-Anlagen.

Die Schienen sind vollflächig mit EPDM beklebt und verfügen über 24 Bohrungen (nur in ALU blank) für eine einfache Installation. Für die Befestigung empfehlen wir bauaufsichtlich zugelassene Bohrschrauben oder Niete.

Abholung in Wuppertal möglich!

Vorteile der Trapez-Montageschiene 25 mm

• Direktmontage auf Trapezblechen – von Sicke zu Sicke
• Mit EPDM-Beschichtung – schützt vor Feuchtigkeit & sorgt für Abdichtung
• 24-fach gelocht – einfache & flexible Verschraubung
• Stabile Bauweise – robustes Aluminium EN AW 6063-T6
• Leicht & belastbar – nur 0,774 kg pro Meter
• Vorkonfektionierte Längen – schnelle Montage möglich

Technische Details

• Montagesystem: Trapez-Serie
• Breite: 90 mm
• Höhe: 25 mm
• Material: Aluminium EN AW 6063-T6
• Oberfläche: ALU blank
• Gewicht: 0,774 kg/m
• Mindestabnahme: 1 Stück
• Verpackungseinheit: 75 Stück pro Karton

Anwendung & Montage

• Befestigung je nach Dachtyp:
• Stockschrauben mit Adapterplatte → Wellblech- oder Faserzementdächer
• Befestigungshaken → Biberschwanz- oder Bitumendächer
• Befestigungsklemmen → Falzblechdächer
• Montagegestelle → Flachdächer
• Montageschiene fixieren:
• Hammerkopfschraube in die untere Profilkammer (Nut) einlegen
• Schraube um 90° gegen den Uhrzeigersinn drehen
• Mit Adapterplatte & Bundmutter mit Sperrverzahnung befestigen
• Alle Verbindungen fest anziehen
• PV-Module montieren:
• Endklemme für das letzte Modul
• Mittelklemme zwischen zwei Modulen
• Befestigung mit Nutenstein, Zylinderkopfschraube & Federring

Wichtiger Hinweis:
Die Montage darf nur durch geschulte Fachkräfte erfolgen. Arbeiten an der Dachdeckung sind von qualifizierten Dachdeckern durchzuführen, um Sicherheit und Dichtigkeit zu gewährleisten.

FAQ – Häufige Fragen

Für welche Dächer ist die Trapez-Montageschiene 25 mm geeignet?
✔️ Für Trapezblechdächer – direkte Montage von Sicke zu Sicke.

Wie wird die Schiene befestigt?
✔️ Mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten.

Welche Besonderheiten bietet die Schiene?
✔️ Vollflächige EPDM-Beschichtung und 24 Bohrungen für einfache Installation.

Wer sollte die Montage durchführen?
✔️ Ausschließlich geschulte Fachkräfte – Dacharbeiten unbedingt durch Dachdecker.
