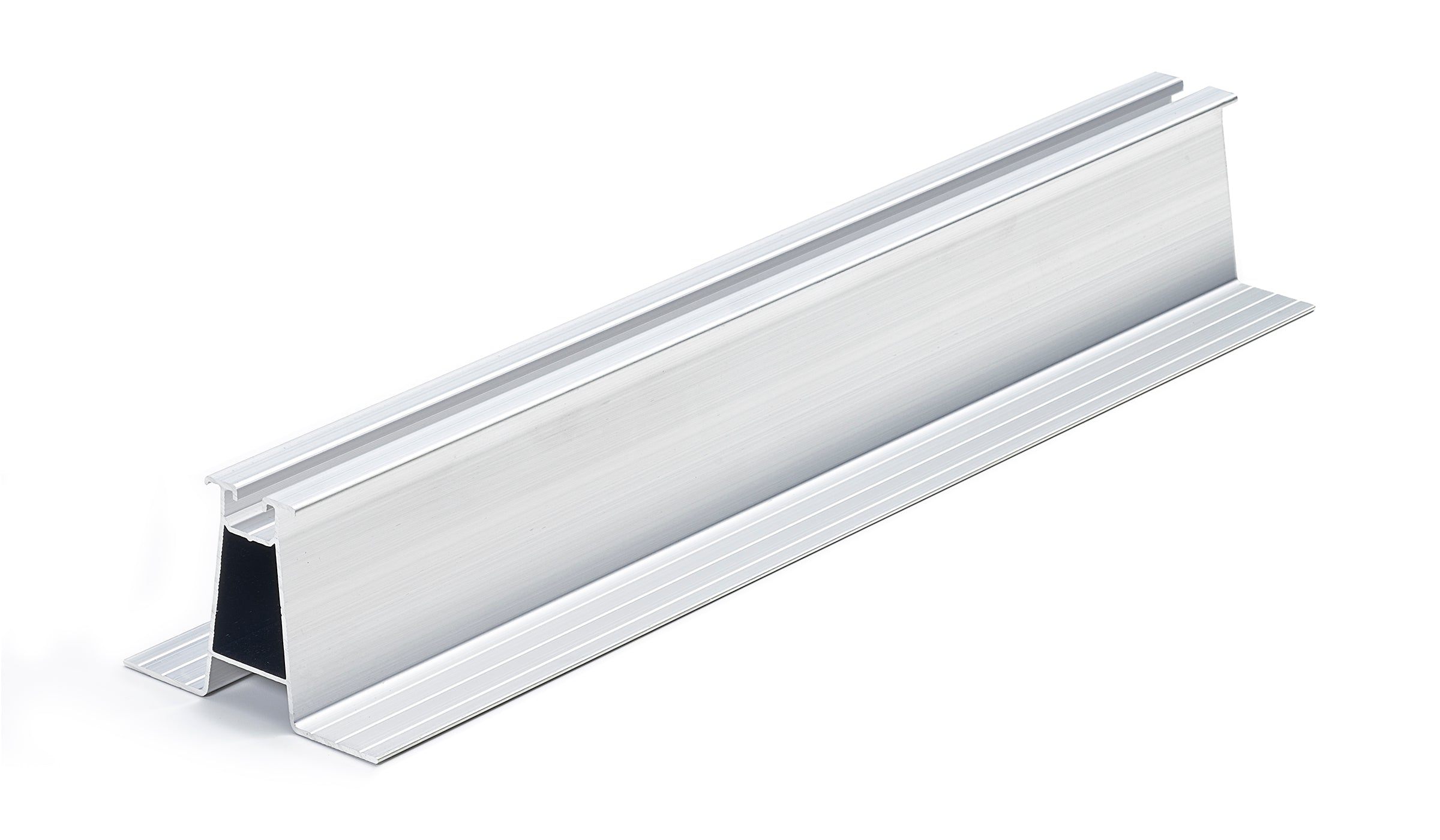

Trapez Kurzschiene hoch (Gesamthöhe 60 mm / Länge 0,40m)

Trapez-Montageschiene – für direkte Montage auf Trapezblechen

Die Trapez-Montageschiene ist speziell für die direkte Montage von PV-Anlagen auf Trapezblechen von Sicke zu Sicke entwickelt. Die mittlere Version verfügt über eine Höhe von 60 mm, ist 24-fach gelocht und wird in verschiedenen Längen vorkonfektioniert angeboten. Ein Teil der Oberfläche ist mit EPDM beschichtet, um die Abdichtung und Stabilität zu verbessern. Für die sichere Befestigung empfehlen wir unsere bauaufsichtlich zugelassenen Bohrschrauben oder Niete.

Wir können Ihnen aus unseren Lagerlängen auch ihre Wunschlängen schneiden. Wählen Sie dafür die Anzahl der vollen Profillängen aus, die Sie für Ihre Wunschlänge benötigen sowie die Anzahl der benötigten Schnitte mit dem Artikel „Wunschlänge Profile – Schnittkosten“. Über diesen Link erreichen Sie den Seite.

Abholung in Wuppertal möglich!

Vorteile der Trapez-Montageschiene

• Direkte Montage – ideal für Trapezbleche von Sicke zu Sicke
• EPDM-Beschichtung – sorgt für Abdichtung & Schutz
• 24-fach gelocht – flexible & sichere Befestigungsmöglichkeiten
• Robust & langlebig – gefertigt aus hochwertigem Aluminium EN AW 6063-T6
• Einfach kombinierbar – kompatibel mit bewährten PV-Montagesystemen

Typische Einsatzbereiche

• Photovoltaikanlagen – Direktmontage auf Trapezblechen
• Industrie- & Gewerbedächer – robuste Lösung für große Dachflächen
• Sanierungen & Nachrüstungen – flexible Integration in bestehende Systeme
• Bau & Handwerk – universell für PV-Projekte auf Trapezblechdächern

Technische Details

• Montagesystem: Roof-Serie
• Breite: 90 mm
• Höhe: 60 mm
• Länge: je nach Ausführung
• Oberfläche: Aluminium blank
• Material: Aluminium EN AW 6063-T6
• Gewicht: 1,047 kg pro Meter
• Mindestabnahme: 1 Stück
• Verpackungseinheit: 72 Stück pro Karton

Hinweise zur Befestigung & Montage

• Befestigungselemente: je nach Dachart wählen – z. B.
• Stockschrauben mit Adapterplatte für Wellblech- oder Faserzementdächer
• Befestigungshaken für Biberschwanz- oder Bitumendächer
• Befestigungsklemmen für Falzblechdächer
• Montagegestelle für Flachdächer
• Montageschiene befestigen:
• Hammerkopfschraube in die untere Profilkammer (Nut) einlegen
• Schraube um 90° gegen den Uhrzeigersinn drehen
• Mit Adapterplatte & Bundmutter fixieren
• Alle Komponenten festziehen
• Solarmodule befestigen:
• Endklemme für das letzte Modul in der Reihe
• Mittelklemme zwischen zwei Modulen
• Befestigung erfolgt über Nutenstein, Zylinderkopfschraube & Federring

Wichtiger Hinweis:
Die Montage sollte ausschließlich von geschulten Fachkräften durchgeführt werden. Arbeiten an der Dachdeckung gehören in die Hände von qualifizierten Dachdeckern, um Sicherheit und Dichtigkeit zu gewährleisten.

FAQ – Häufige Fragen

Für welche Dächer ist die Trapez-Montageschiene geeignet?
✔️ Für Trapezblechdächer, Montage von Sicke zu Sicke.

Womit sollte die Schiene befestigt werden?
✔️ Mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten.

Ist die Schiene für PV-Module vorbereitet?
✔️ Ja, sie ist 24-fach gelocht und teilweise mit EPDM beschichtet.

Wer sollte die Montage durchführen?
✔️ Nur geschulte Fachkräfte – Dacharbeiten sollten von Dachdeckern ausgeführt werden.
