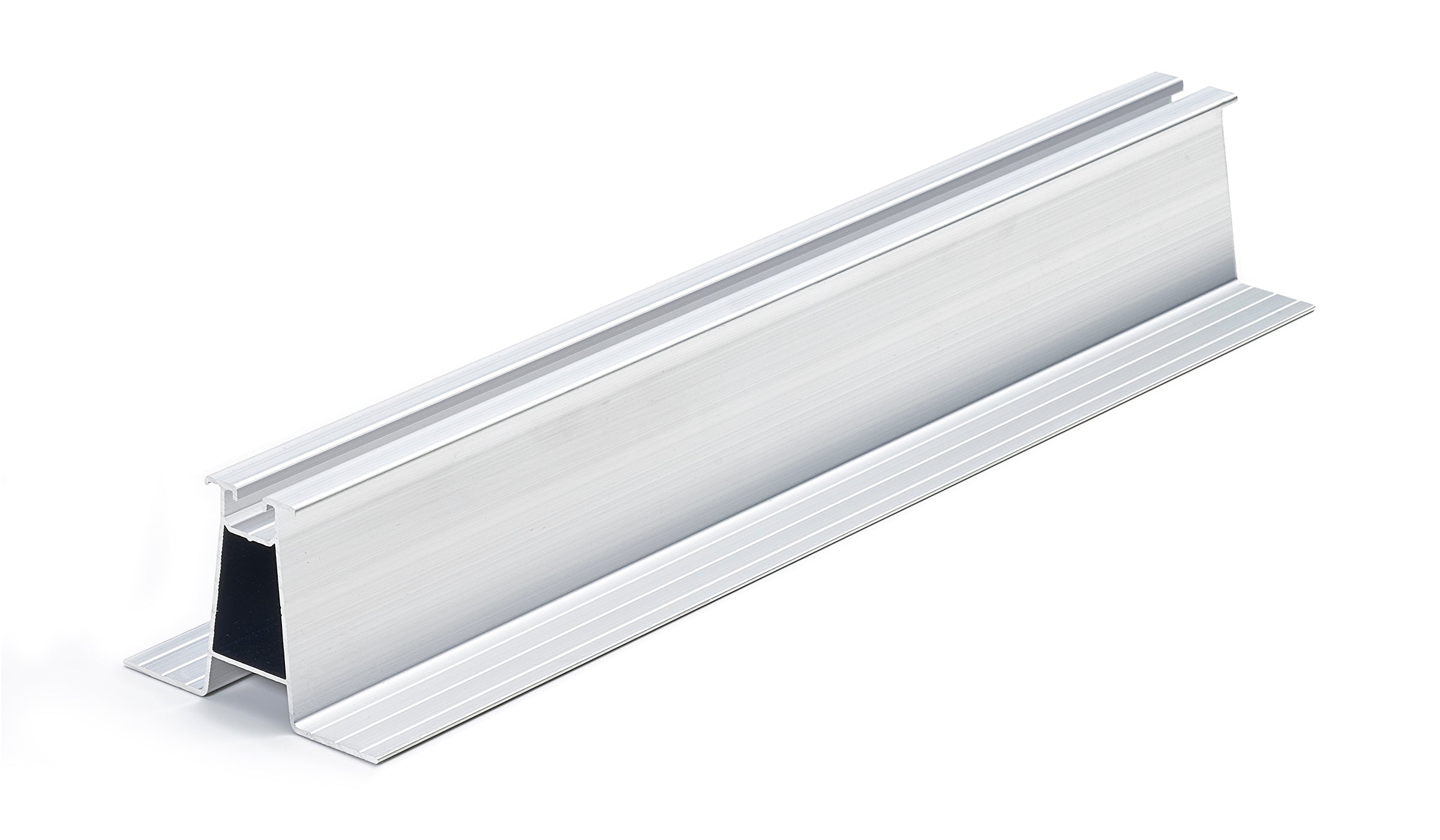

Trapez Kurzschiene hoch (Gesamthöhe 60 mm / Länge 0,265m)
MwSt. entfällt & zzgl. Speditionskosten, da Langguttransport
Freitag, den 10.10.2025
Persönliche Abholung in Wuppertal möglich
Bezahlen Sie nach 30 Tagen.
Mehr erfahren
Beschreibung

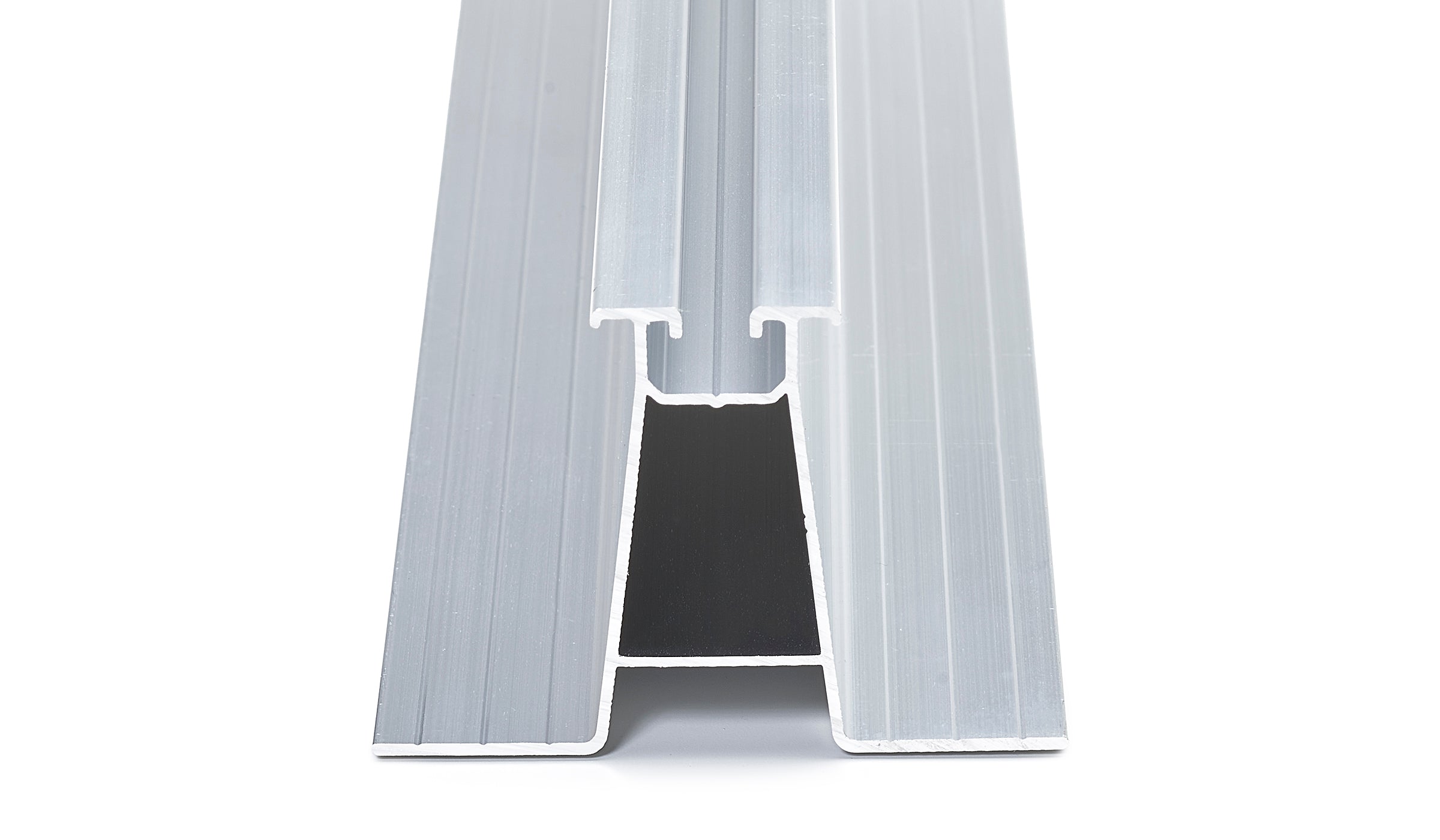

Trapez-Montageschiene Roof-Serie – für direkte Montage auf Trapezblechen
Die Trapez-Montageschiene ist speziell für die Direktmontage auf Trapezblechen von Sicke zu Sicke konzipiert. Die mittlere Version verfügt über eine Höhe von 60 mm, ist 24-fach gelocht und in verschiedenen Längen vorkonfektioniert erhältlich.
Ein Teil der Oberfläche ist mit EPDM beschichtet, was eine optimale Abdichtung und Schutzwirkung gewährleistet. Für die Befestigung empfehlen wir unsere bauaufsichtlich zugelassenen Bohrschrauben oder Niete.
Abholung in Wuppertal möglich!
Vorteile der Trapez-Montageschiene
- Direktmontage auf Trapezblechen – von Sicke zu Sicke

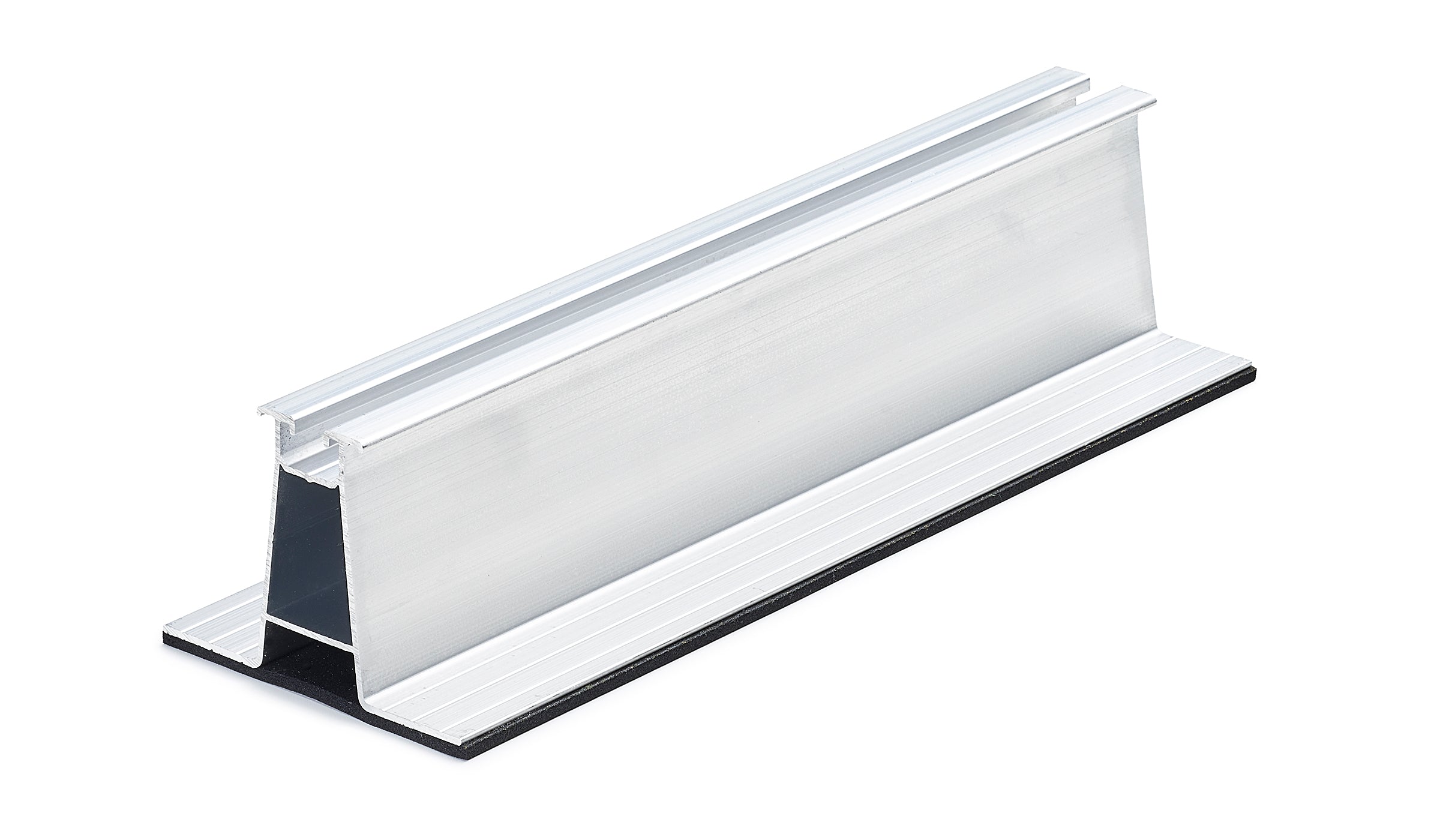

- Mit EPDM-Beschichtung – für zusätzlichen Schutz & Abdichtung

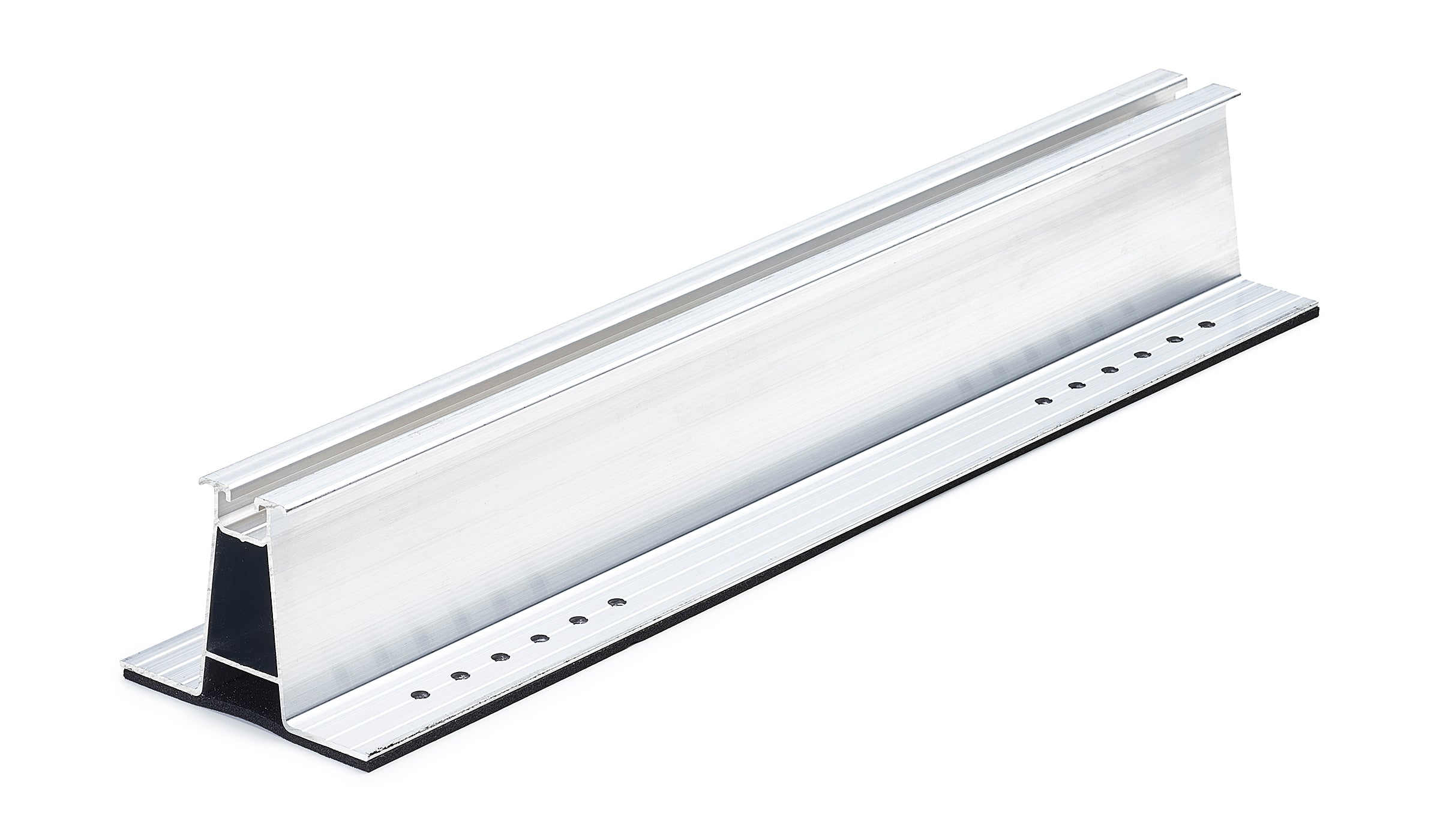

- 24-fach gelocht – flexible Befestigungsmöglichkeiten
- Robustes Material – Aluminium EN AW 6063-T6
- Leicht & stabil – hohe Festigkeit bei geringem Gewicht
- Vorkonfektionierte Längen – einfache & schnelle Montage
Technische Details
- Montagesystem: Roof-Serie
- Breite: 90 mm
- Höhe: 60 mm
- Länge: je nach Ausführung
- Oberfläche: Aluminium blank
- Material: Aluminium EN AW 6063-T6
- Gewicht: 1,047 kg pro Meter
- Mindestabnahme: 1 Stück
- Verpackungseinheit: 72 Stück pro Karton
Anwendung & Montage
- Befestigungselemente je nach Dachtyp:
- Stockschrauben mit Adapterplatte → Wellblech- oder Faserzementdächer
- Befestigungshaken → Biberschwanz- oder Bitumendächer
- Befestigungsklemmen → Falzblechdächer
- Montagegestelle → Flachdächer
- Befestigung der Montageschiene:
- Hammerkopfschraube in die untere Profilkammer (Nut) einlegen
- Schraube um 90° gegen den Uhrzeigersinn drehen
- Mit Adapterplatte und Bundmutter mit Sperrverzahnung fixieren
- Alle Verbindungen fest anziehen
- Montage der PV-Module:
- Endklemme für das letzte Modul in der Reihe
- Mittelklemme zwischen zwei Modulen
- Befestigung über Nutenstein, Zylinderkopfschraube & Federring
Wichtiger Hinweis:
Die Installation darf ausschließlich von geschultem Fachpersonal durchgeführt werden. Arbeiten an der Dachdeckung gehören in die Hände von qualifizierten Dachdeckern, um maximale Sicherheit und eine dauerhaft dichte Montage zu gewährleisten.
FAQ – Häufige Fragen
Für welche Dächer ist die Trapez-Montageschiene geeignet?
✔️ Für Trapezblechdächer – Montage von Sicke zu Sicke.
Mit welchen Befestigungsmitteln wird die Schiene fixiert?
✔️ Mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten.
Ist die Schiene für Photovoltaik geeignet?
✔️ Ja, sie ist speziell für die Montage von PV-Anlagen entwickelt.
Wer darf die Montage durchführen?
✔️ Nur geschulte Fachkräfte – Dacharbeiten unbedingt von Dachdeckern.
.
