Sperrzahnmutter M8 M10 M12

Sperrzahnmutter M8, M10, M12 – Sicherung für Photovoltaik-Befestigungen

Sperrzahnmuttern, auch bekannt als Flanschmuttern mit Sperrverzahnung, sorgen für eine sichere Schraubverbindung. Die integrierte Verzahnung am Flansch verhindert, dass sich die Mutter durch Vibrationen oder äußere Belastungen löst. Dadurch sind sie ideal für die Montage von PV-Unterkonstruktionen und bieten höchste Stabilität und Sicherheit.

Abholung in Wuppertal möglich!

Technische Details – Sperrzahnmutter DIN 6923 / EN ISO 1661

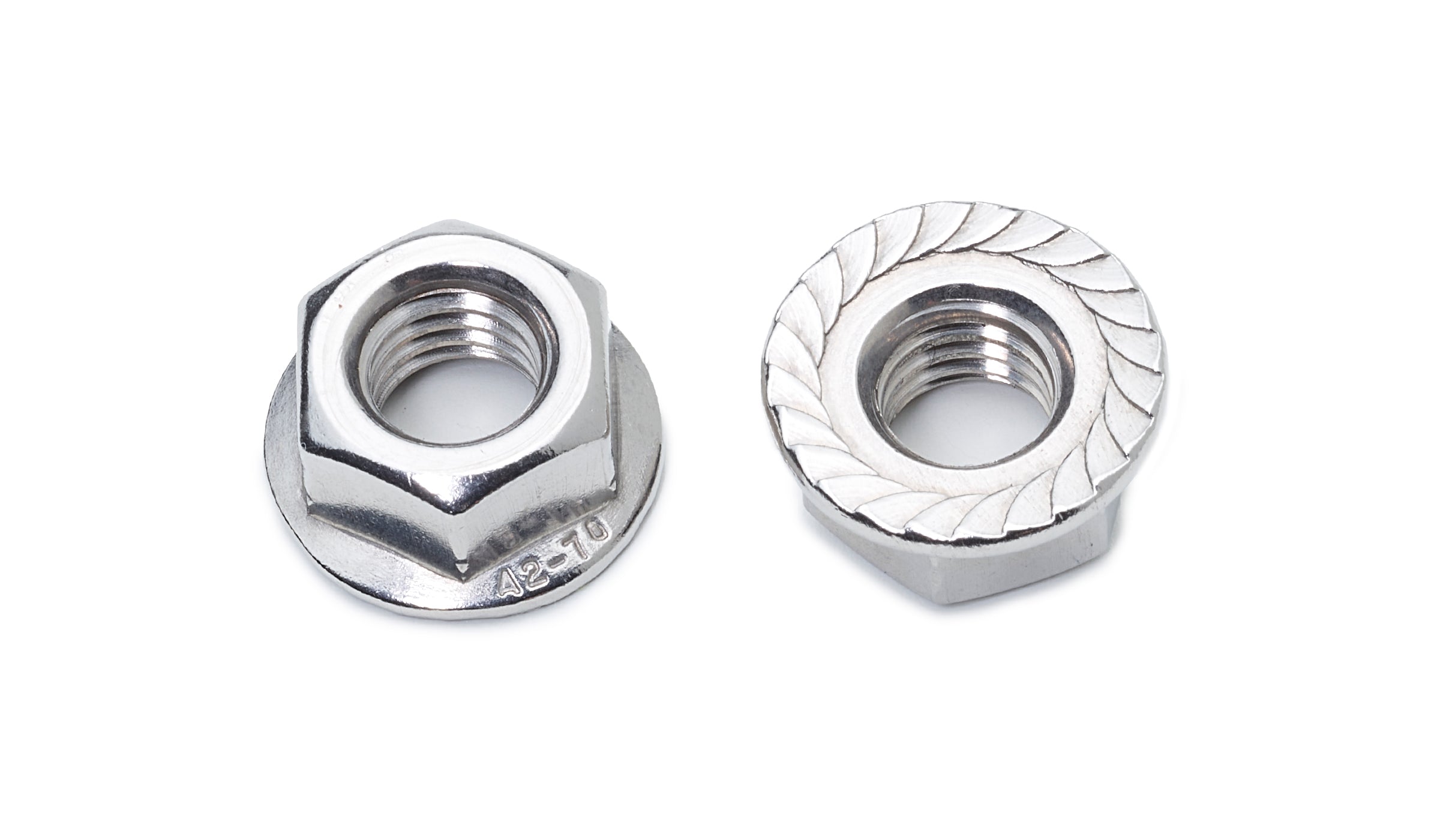

Sperrzahnmutter M8

• Mutterhöhe: 8 mm
• Schlüsselweite: 13 mm
• Flanschdurchmesser: 17,9 mm
• Max. Anzugsmoment: 27,3 Nm
• Gewicht (100 Stk): ca. 0,63 kg

Sperrzahnmutter M10

• Mutterhöhe: 10 mm
• Schlüsselweite: 15–16 mm
• Flanschdurchmesser: 21,8 mm
• Max. Anzugsmoment: 54,0 Nm
• Gewicht (100 Stk): ca. 1,17 kg

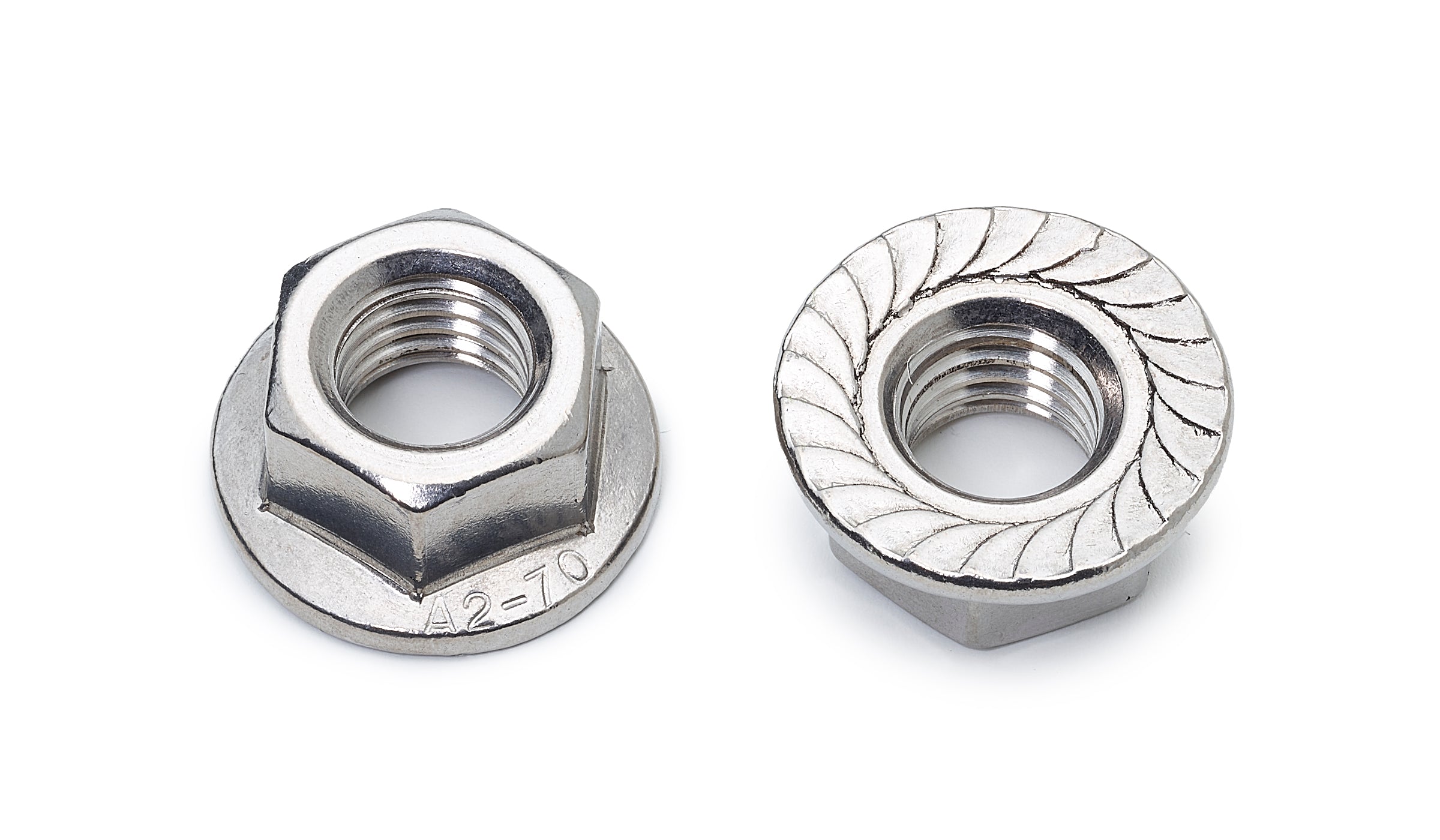

Sperrzahnmutter M12

• Mutterhöhe: 12 mm
• Schlüsselweite: 18 mm
• Flanschdurchmesser: 26,0 mm
• Max. Anzugsmoment: 93,0 Nm
• Gewicht (100 Stk): ca. 1,66 kg

Vorteile & Einsatzbereiche

• Vibrationssicher: Lösen sich nicht selbstständig, auch bei Windlast oder Erschütterungen.
• Stabile Verbindung: Hohe Festigkeit durch Flansch mit Sperrverzahnung.
• Korrosionsbeständig: In Edelstahl oder verzinkt erhältlich – perfekt für den Außeneinsatz.
• Einfache Montage: Kein weiteres Sicherungselement notwendig.
• Optimal für PV-Systeme: Besonders in Kombination mit Hammerkopfschrauben zur Modulmontage geeignet.

Anwendung im PV-Bereich

• Befestigung von Montageschienen und Dachhaken
• Fixierung von Hammerkopfschrauben im PV-Profil
• Einsatz als Abrutschsicherung mit definiertem Anzugsmoment (z. B. 50 Nm)
• Ideal für M8, M10 und M12 Schraubverbindungen

Wichtiger Hinweis

Die Montage sollte durch Fachkräfte erfolgen. Bei weichen Materialien (z. B. Aluminium) kann die Sperrverzahnung die Oberfläche beschädigen – daher auf die richtige Anwendung achten.

FAQ – Häufige Fragen

Was ist eine Sperrzahnmutter?
✔️ Eine Mutter mit integriertem Flansch und Verzahnung, die ein selbstständiges Lösen verhindert.

Welche Größen gibt es?
✔️ Standardmäßig M8, M10 und M12.

Wofür sind Sperrzahnmuttern im PV-Bereich geeignet?
✔️ Zur sicheren Befestigung von Montageschienen, Modulklemmen und Hammerkopfschrauben.

Brauche ich zusätzlich Federringe?
✔️ Nein, die Verzahnung übernimmt die Sicherungsfunktion.

Sind Edelstahlvarianten notwendig?
✔️ Ja, für langfristige Einsätze im Außenbereich sind A2/A4-Edelstahlmuttern empfohlen.
