Photovoltaik Befestigung auf Ziegeldach

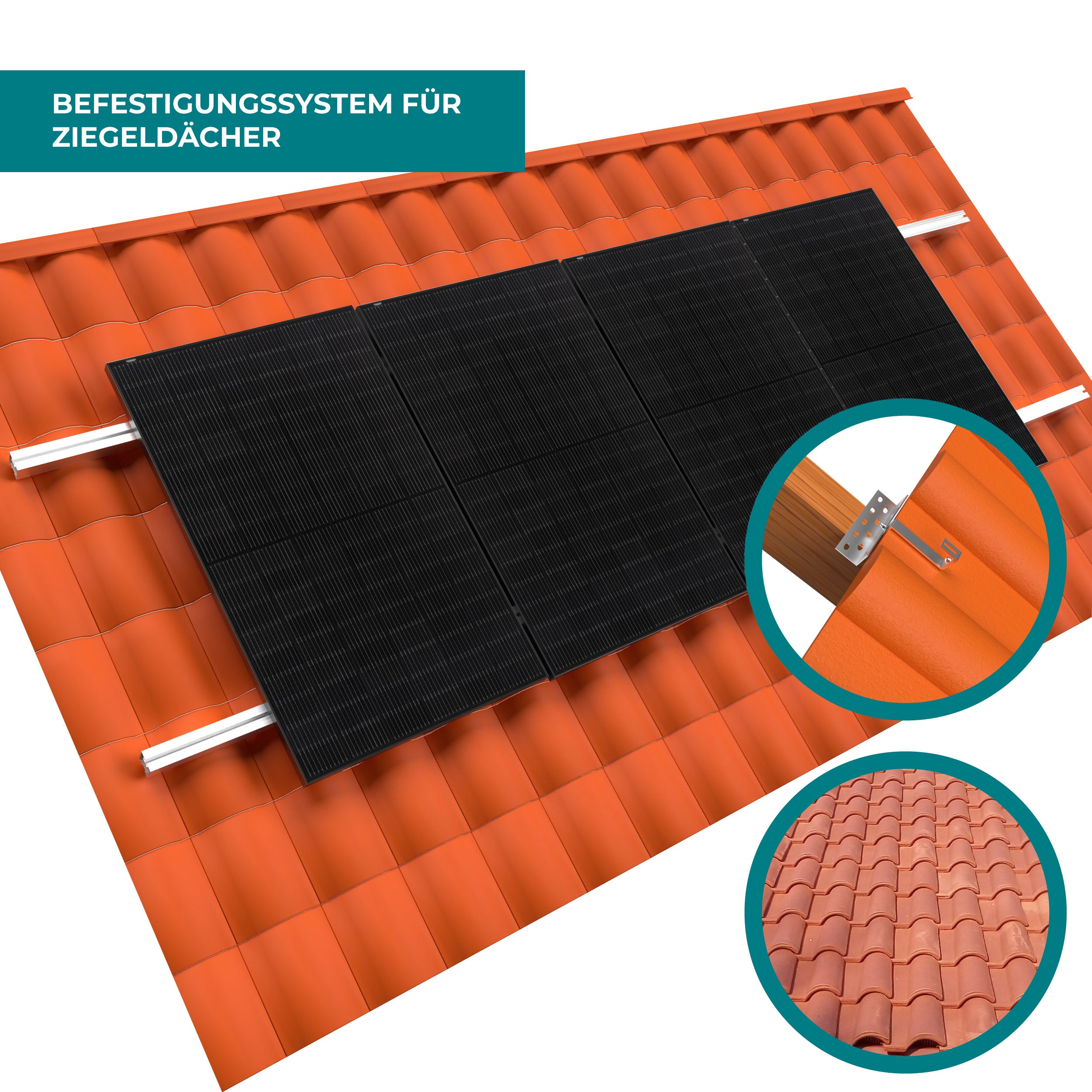

PV Unterkonstruktion Montageset für Ziegeldach / Schrägdach

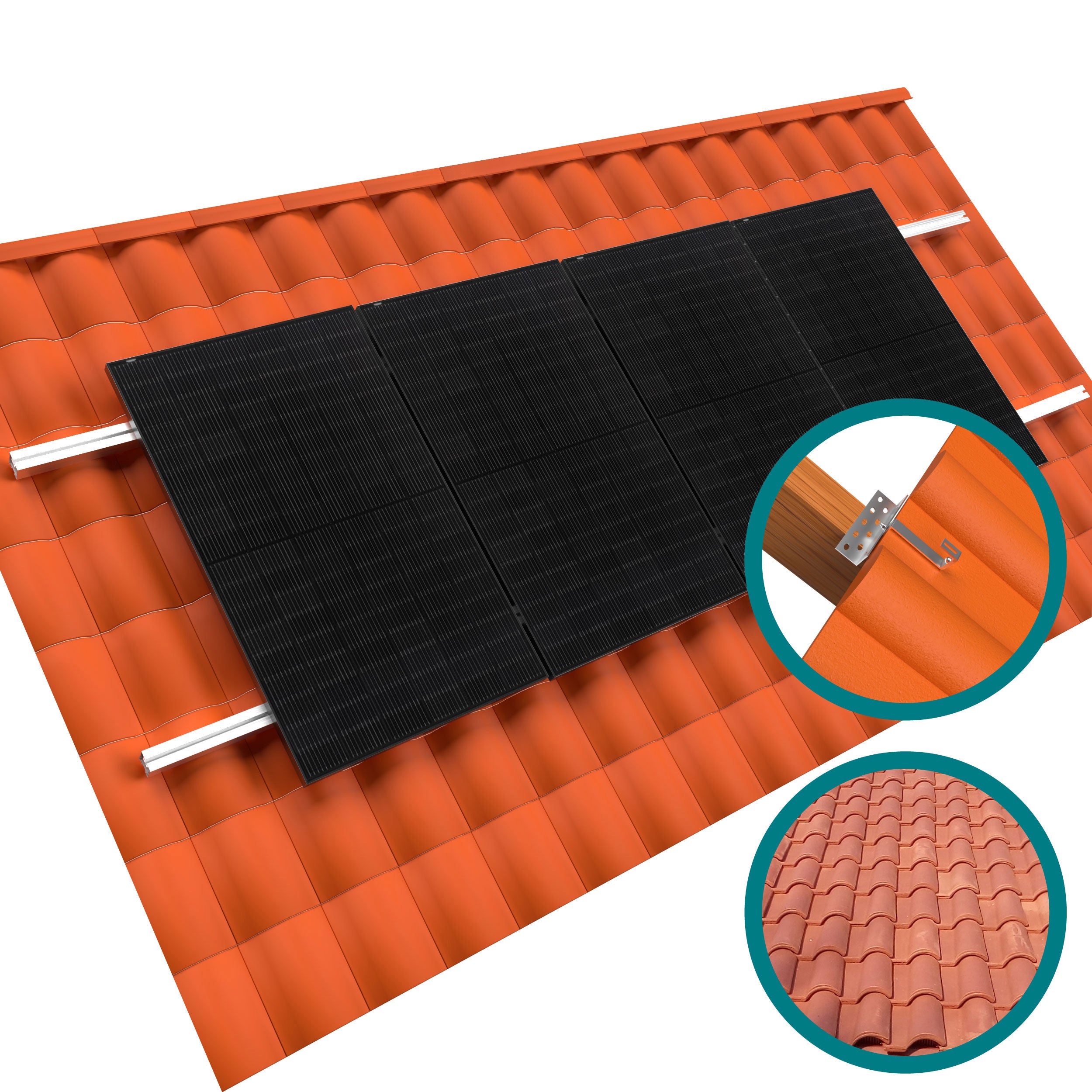

Die Unterkonstruktion für das Ziegeldach-Montageset ist ein ausgewähltes Befestigungssystem für die Installation von Photovoltaik-Anlagen auf Schrägdächern. Es enthält alle notwendigen Teile, um eine robuste Unterkonstruktion aus Aluminium-Montageschienen zu erstellen und die Solarmodule sicher anzubringen.

Abholung in Wuppertal möglich!

Das Set beinhaltet Dachhaken, die für die direkte Befestigung der Montageschienen an der Holz-Unterkonstruktion ausgelegt sind. Geeignet ist es insbesondere für Pfannen- und Ziegeldächer aus Ton, Keramik oder Beton (z. B. Frankfurter Pfanne, Taunuspfanne, Meindl). Für maximale Stabilität wird 1 Dachhaken pro Sparren empfohlen. Da die Abstände variieren, enthält das Set vorsorglich 4 Dachhaken pro Modul.

Die Höhenverstellbarkeit der Dachhaken ermöglicht eine flexible Anpassung in vertikaler und horizontaler Richtung. Die Montage der Solarmodule erfolgt im klassischen Ein-Schienensystem (senkrechte Positionierung). Die Module sollten maximal 1135 mm breit sein und eine Rahmenhöhe von 30 mm haben.

Varianten & Beispiele

Das Montageset gibt es in zwei Ausführungen:

• Basis (für 1 Modul)
• Erweiterung (ab 2 Module)

Beispiele:

• 5 Module in einer Reihe (5x1) → 1 Basis-Set + 4 Erweiterungs-Sets
• 8 Module in zwei Reihen (4x2) → 2 Basis-Sets + 6 Erweiterungs-Sets

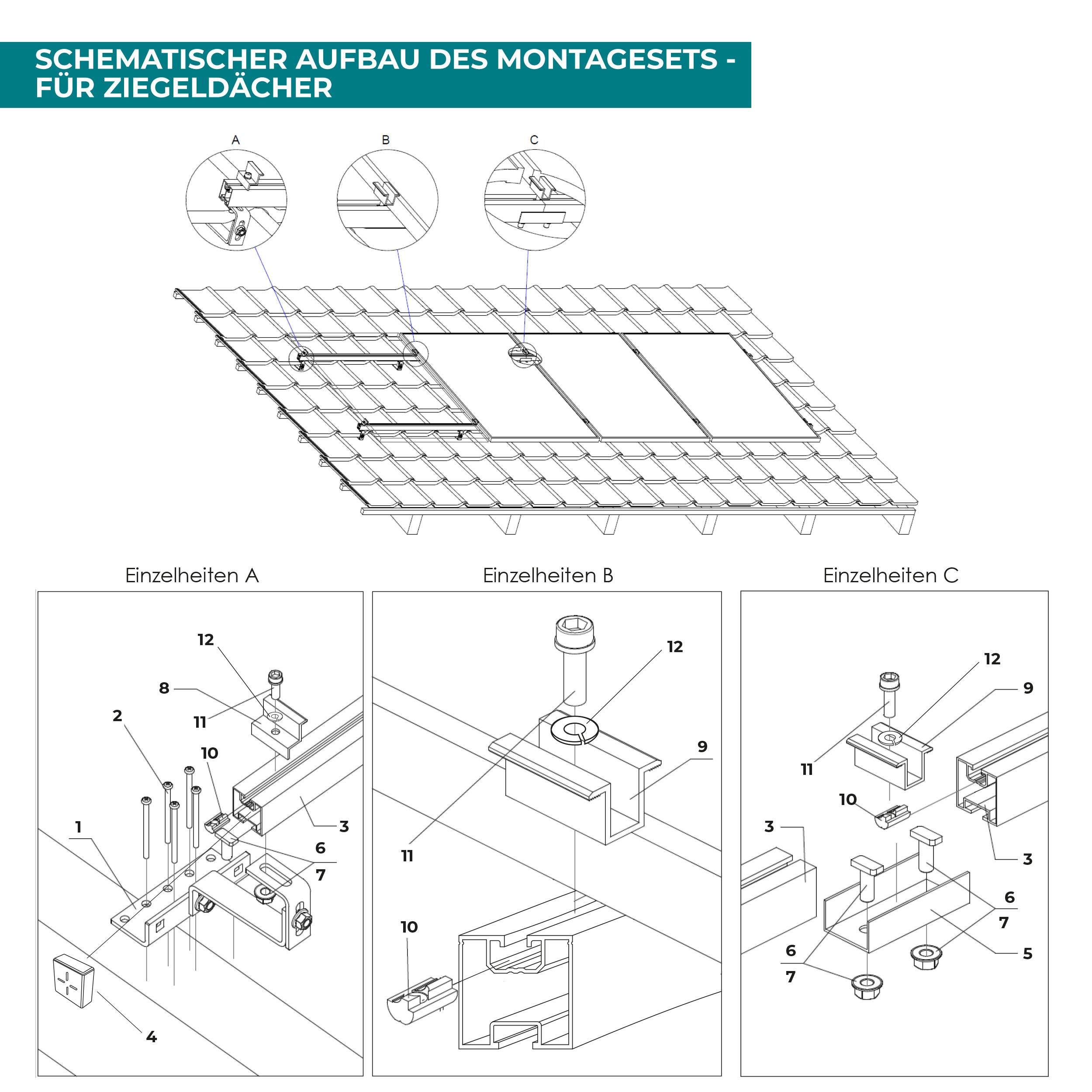

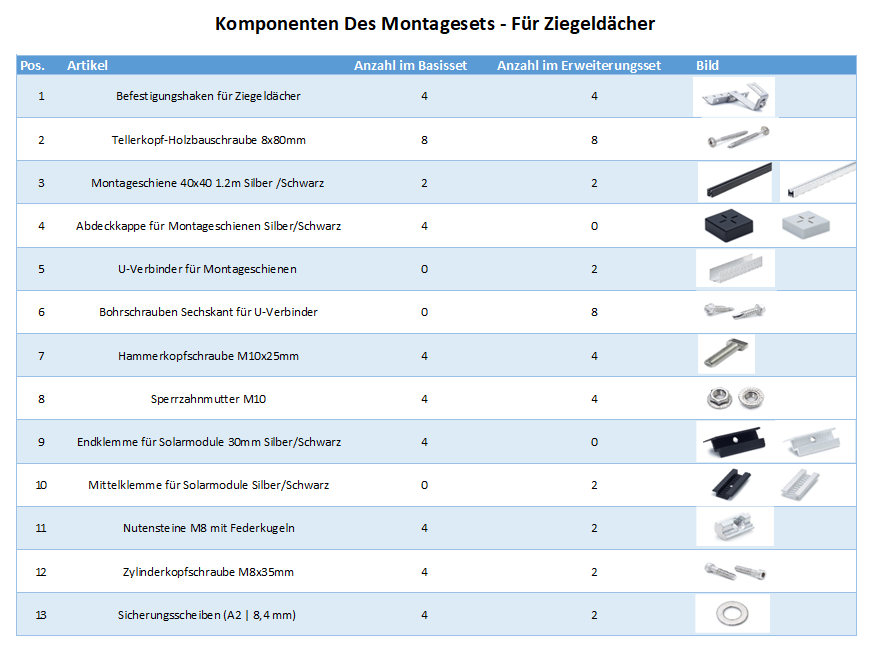

Inhalt Basis-Set (für 1 Modul)

• 4x Befestigungshaken für Ziegeldächer
• 2x Montageschienen 1,2 m (Silber/Schwarz)
• 8x Tellerkopf-Holzbauschrauben 8x80 mm

• 4x Hammerkopfschrauben M10 28/15
• 4x Bundmuttern M10 mit Sperrverzahnung
• 4x Endklemmen 30 mm (Silber/Schwarz)

• 4x Nutensteine M8 mit Federkugel
• 4x Zylinderkopfschrauben M8x35 DIN 912
• 4x Federringe M8 DIN 127
• 4x Endkappen (Grau/Schwarz)

Inhalt Erweiterungs-Set (ab 2 Module)

• 4x Befestigungshaken für Ziegeldächer
• 2x Montageschienen 1,2 m (Silber/Schwarz)
• 8x Tellerkopf-Holzbauschrauben 8x80 mm
• 2x U-Verbinder für Montageschienen
• 4x Hammerkopfschrauben M10 28/15
• 8x Bohrschrauben Sechskant für U-Verbinder
• 4x Bundmuttern M10 mit Sperrverzahnung

• 2x Mittelklemmen (Silber/Schwarz)
• 2x Nutensteine M8 mit Federkugel
• 2x Zylinderkopfschrauben M8x35 DIN 912
• 2x Federringe M8 DIN 127

Qualität & Materialien

Das Montageset besteht aus rostfreiem Edelstahl und hochwertigem Aluminium – für maximale Stabilität, Langlebigkeit und Witterungsbeständigkeit.

Hinweis: Holzschrauben zur Befestigung der Dachhaken an Sparren/Pfetten sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

Montage auf Ziegeldächern – Schritt für Schritt

Vorbereitung:
Ziegel an der gewünschten Stelle vorsichtig entfernen. Dachhaken auf dem Sparren im Wellental positionieren und mit Holzschrauben fixieren. Falls nötig, an der Unterseite des Ziegels eine kleine Aussparung einschleifen und den Ziegel wieder einsetzen.

Montageschiene befestigen:
Schiene mit einer Hammerkopfschraube in die untere Profilnut einlegen, um 90° drehen und mit Bundmutter fixieren.

Solarmodule montieren:
Module mit Endklemmen (am Anfang und Ende) und Mittelklemmen (zwischen den Modulen) befestigen. Die Klemmen werden mit Nutenstein, Zylinderkopfschraube und Federring sicher fixiert.

Wichtiger Hinweis

Die Montage sollte ausschließlich durch Fachkräfte erfolgen. Arbeiten an der Dachdeckung dürfen nur von einem qualifizierten Dachdecker durchgeführt werden.

FAQ – Häufige Fragen

Für welche Dächer ist das Set geeignet?
✔️ Für Ziegeldächer aus Ton, Keramik oder Beton (z. B. Frankfurter Pfanne, Taunuspfanne).

Wie viele Dachhaken sind enthalten?
✔️ 4 Stück pro Modul, um flexible Abstände zu ermöglichen.

Sind die Dachhaken höhenverstellbar?
✔️ Ja, vertikal und horizontal verstellbar für komfortable Montage.

Welche Modulgrößen sind geeignet?
✔️ Bis 1135 mm Breite und max. 30 mm Rahmenhöhe.

Kann ich Basis- und Erweiterungssets kombinieren?
✔️ Ja. Beispiel: 1 Basis + 4 Erweiterungen für 5 Module in einer Reihe.
