Photovoltaik Befestigung auf Wellblech-, Faserzementdach

PV Holz-Unterkonstruktion Montageset für Wellblech- & Faserzementdach

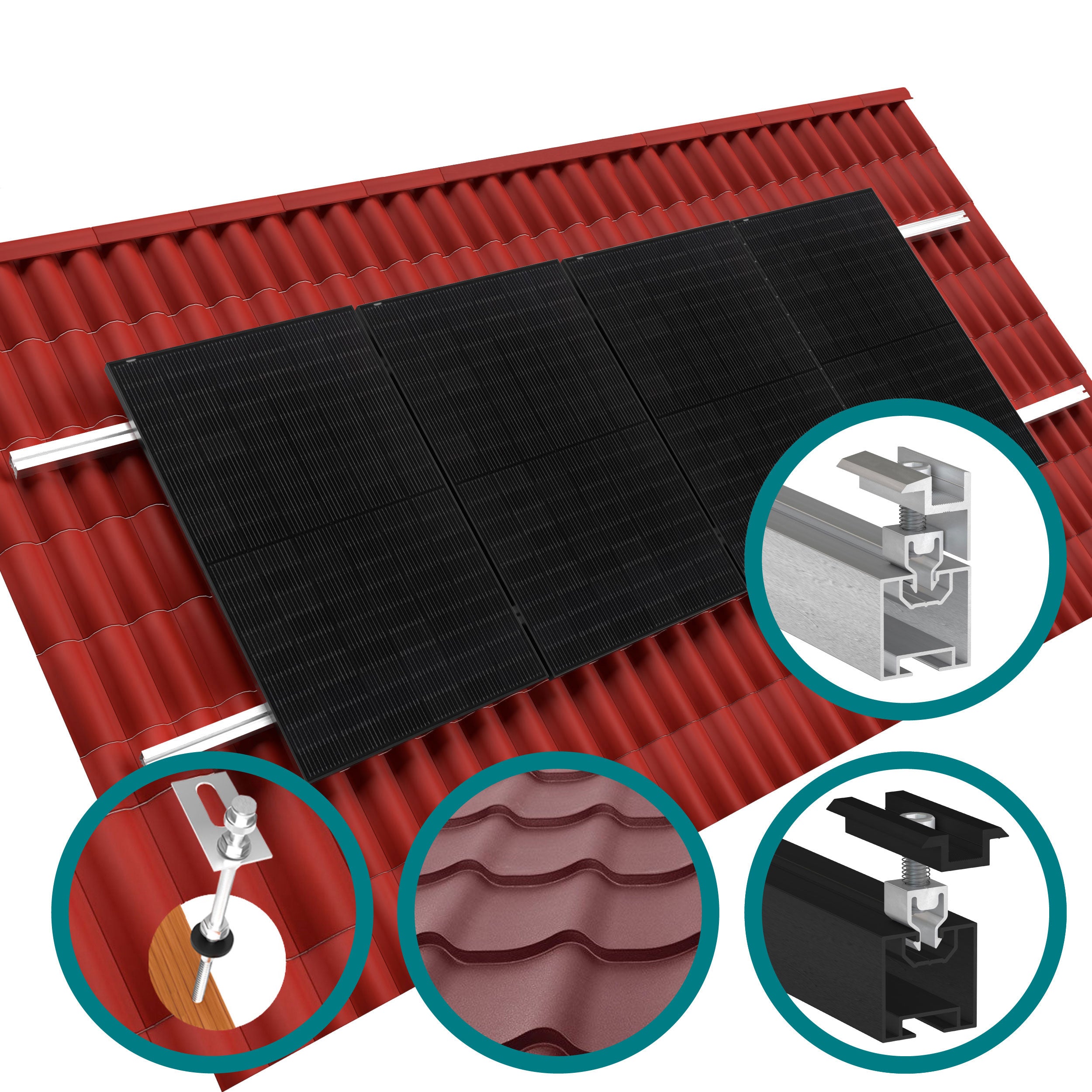

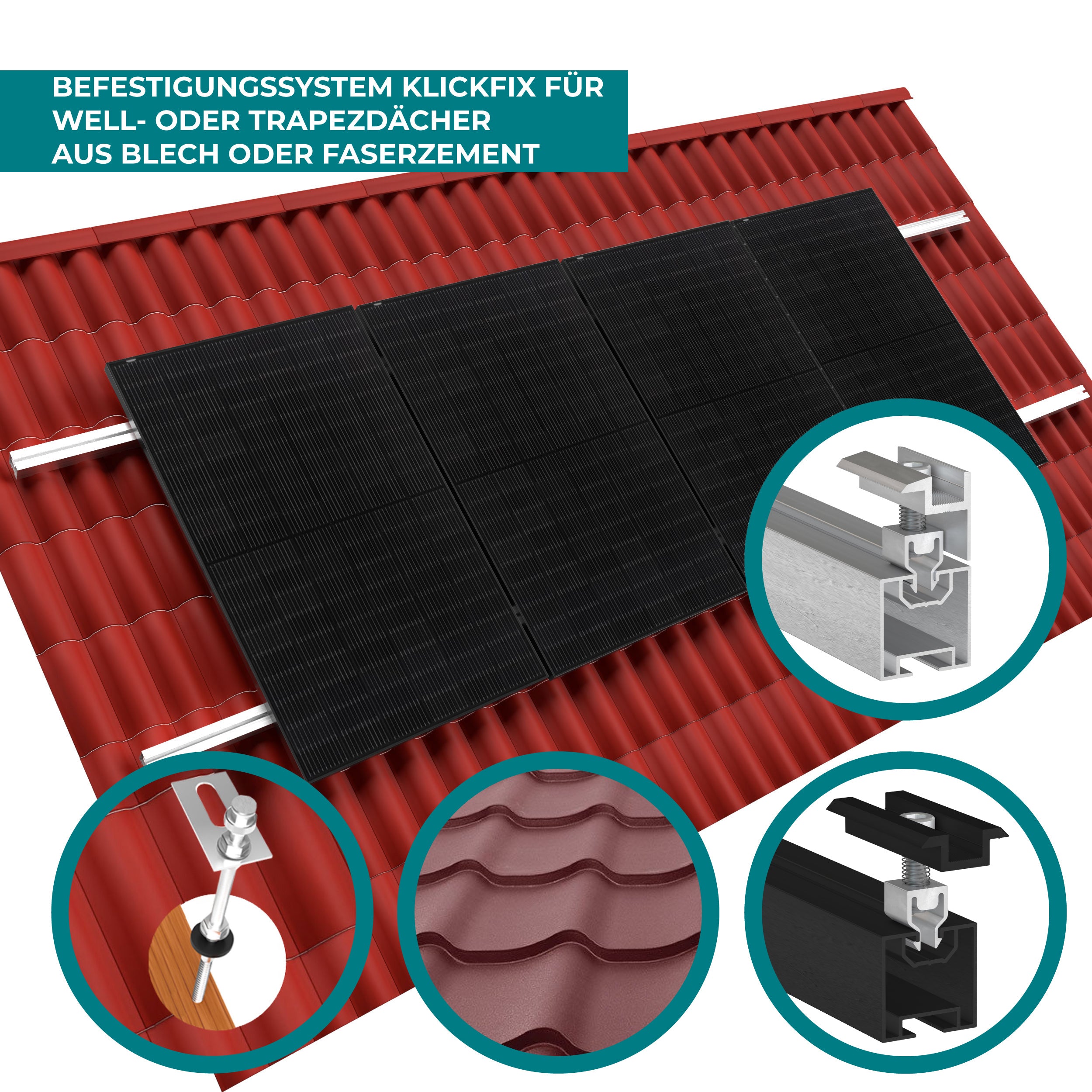

Die PV-Holz-Unterkonstruktion (für Wellblech- und Faserzementdächer) als Montageset eignet sich perfekt für die Installation einer Photovoltaikanlage auf geneigten Dächern wie Wellblech-, Trapez- und Faserzementdächern. Das Set enthält alle benötigten Materialien, um eine stabile Aluminium-Montagekonstruktion zu erstellen und die Solarmodule sicher zu befestigen. Die enthaltenen Stockschrauben ermöglichen eine direkte Befestigung der Montageschienen an einer Holzunterkonstruktion.

Abholung in Wuppertal möglich!

Besonders geeignet ist dieses System für Trapez- und Wellblechdächer sowie Dächer aus Wellfaserzementplatten oder Sandwichelementen. Um maximale Stabilität zu gewährleisten, empfehlen wir eine Stockschraube pro Sparren. Da die Sparrenabstände variieren, enthält das Set vorsorglich 4 Stockschrauben pro Modul.

Das Set bietet drei verschiedene Längen von Stockschrauben:

• 200 mm → für Wellhöhen bis 60 mm
• 250 mm → für Wellhöhen bis 110 mm
• 300 mm → für Wellhöhen bis 160 mm

Bei der Montage wird eine senkrechte Positionierung im Ein-Schienensystem bevorzugt. Geeignet für Module bis 1135 mm Breite und 30 mm Rahmenhöhe.

Das Set gibt es in zwei Varianten:

• Basis-Montageset (für 1 Modul)
• Erweiterungs-Montageset (ab 2 Modulen)

Beispiel:

• Für 5 Module in einer Reihe (5x1) → 1 Basis-Set + 4 Erweiterungs-Sets
• Für 8 Module in zwei Reihen (4x2) → 2 Basis-Sets + 6 Erweiterungs-Sets

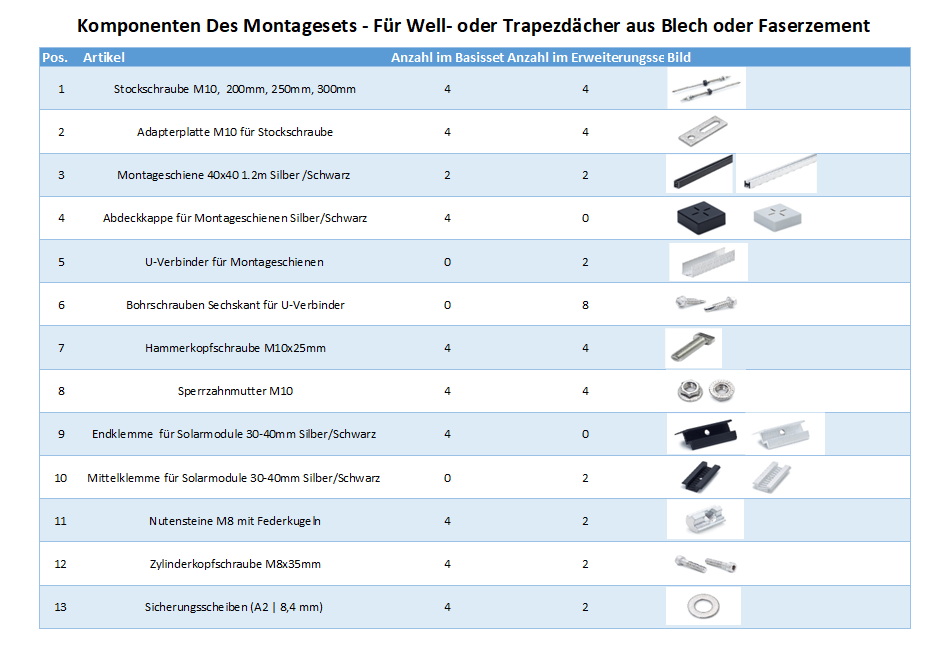

Inhalt Basis-Set (für 1 Modul)

• 4x Stockschrauben M10 für Welldächer auf Holz
• 4x Adapterplatten V2A für Stockschraube
• 2x Montageschienen 1,2 m (Silber/Schwarz)

• 4x Hammerkopfschrauben M10 28/15
• 4x Bundmuttern M10 mit Sperrverzahnung
• 4x Endklemmen 30 mm (Silber/Schwarz)

• 4x Nutensteine M8 mit Federkugel
• 4x Zylinderkopfschrauben M8x35 DIN 912
• 4x Federringe M8 DIN 127
• 4x Endkappen (Grau/Schwarz)

Inhalt Erweiterungs-Set (für jedes zusätzliche Modul)

• 4x Stockschrauben M10 für Welldächer auf Holz
• 4x Adapterplatten V2A für Stockschraube
• 2x Montageschienen 1,2 m (Silber/Schwarz)
• 2x U-Verbinder für Montageschienen
• 4x Hammerkopfschrauben M10 28/15
• 8x Bohrschrauben Sechskant für U-Verbinder
• 4x Bundmuttern M10 mit Sperrverzahnung

• 2x Mittelklemmen (Silber/Schwarz)
• 2x Nutensteine M8 mit Federkugel
• 2x Zylinderkopfschrauben M8x35 DIN 912
• 2x Federringe M8 DIN 127

Qualität & Materialien

Die Montagesets bestehen aus hochwertigem Aluminium und rostfreiem Edelstahl. Damit sind sie langlebig, stabil und witterungsbeständig.

Hinweis: Holzschrauben zur Befestigung der Stockschrauben an Sparren/Pfetten sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

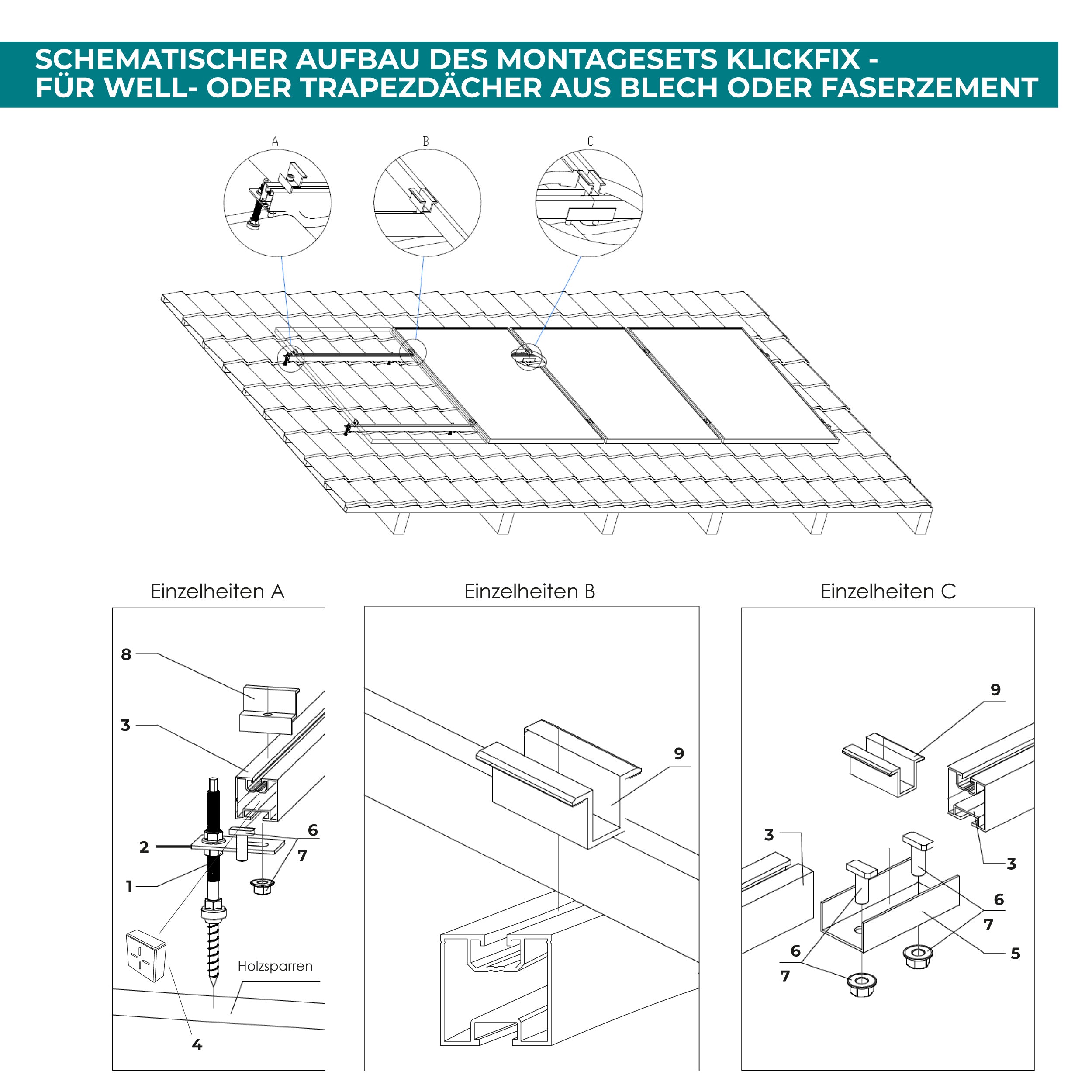

Anwendungsbereich – Montage auf Wellblech- & Faserzementdach

1. Prüfen & vorbohren: Pfetten- und Sparrenposition bestimmen, Vorbohrung (z. B. 14 mm bei Faserzementplatten für 10 mm Stockschraube) durchführen.
2. Stockschraube einsetzen: Senkrecht in den Sparren einschrauben, Dichtung leicht komprimieren.
3. Adapterplatte montieren: Zwischen den Bundmuttern positionieren und mit der obersten Bundmutter fixieren.
4. Montageschiene befestigen: Mit Hammerkopfschraube und Bundmutter auf der Adapterplatte fixieren.
5. Solarmodule montieren: Mit End- und Mittelklemmen an den Schienen befestigen.

Wichtiger Hinweis

Die Montage darf nur von qualifizierten Fachkräften durchgeführt werden. Arbeiten an der Dachdeckung sind durch einen Dachdecker auszuführen.

FAQ – Häufige Fragen

Wie viele Stockschrauben sind im Set enthalten?
✔️ Pro Modul sind 4 Stockschrauben vorgesehen, um flexible Abstände abzudecken.

Welche Länge der Stockschrauben soll ich wählen?
✔️ 200 mm bis 60 mm Wellhöhe, 250 mm bis 110 mm Wellhöhe, 300 mm bis 160 mm Wellhöhe.

Welche Modulgrößen sind geeignet?
✔️ Bis 1135 mm Breite und 30 mm Rahmenhöhe.

Kann ich Basis- und Erweiterungs-Sets kombinieren?
✔️ Ja, z. B. 1 Basis-Set + 4 Erweiterungen für 5 Module in einer Reihe.

Aus welchen Materialien besteht das Montageset?
✔️ Aus rostfreiem Edelstahl und Aluminium – langlebig, stabil und witterungsbeständig.
