Photovoltaik Befestigung auf Blechdach mit Stehfalz

Montageset für Blechdächer mit Stehfalz

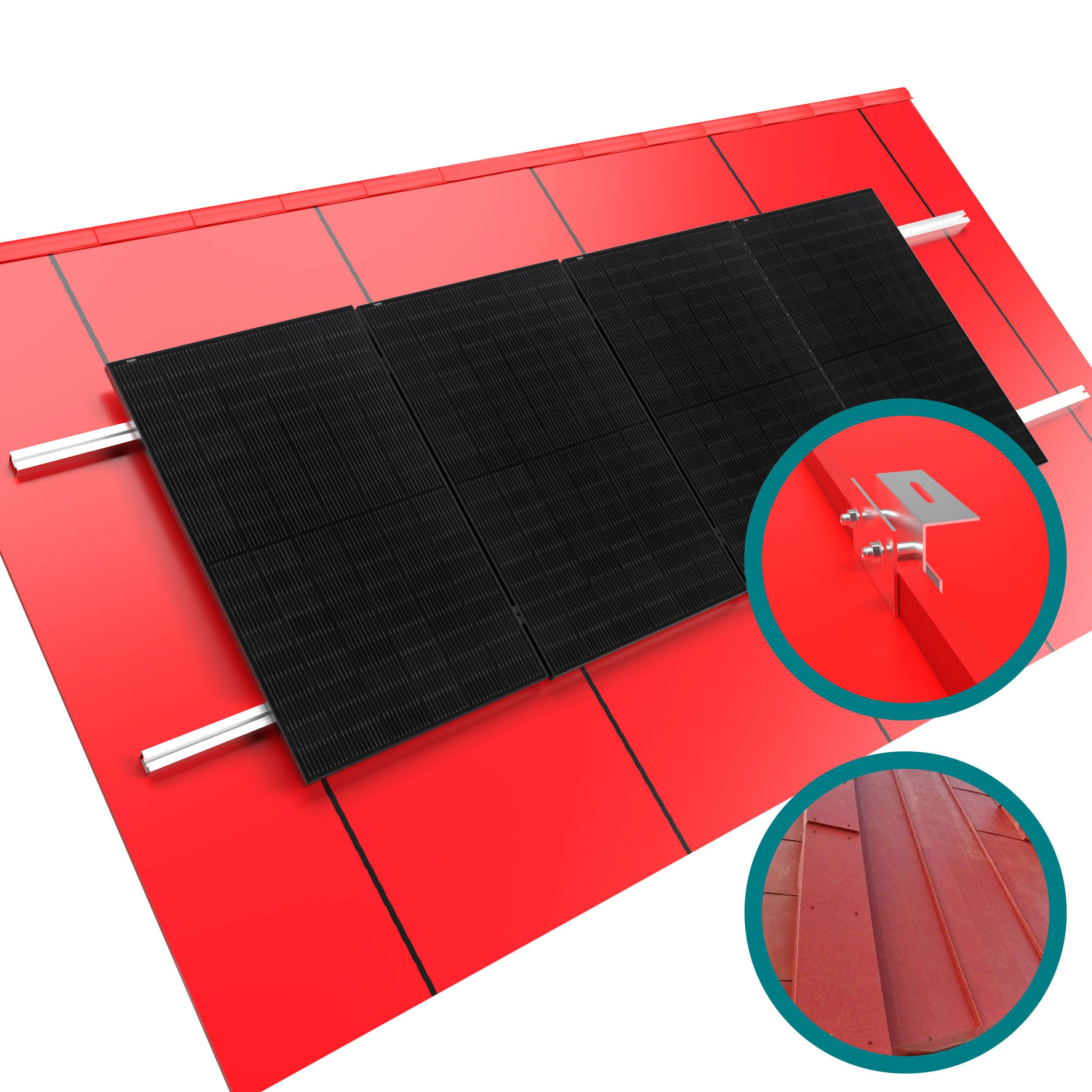

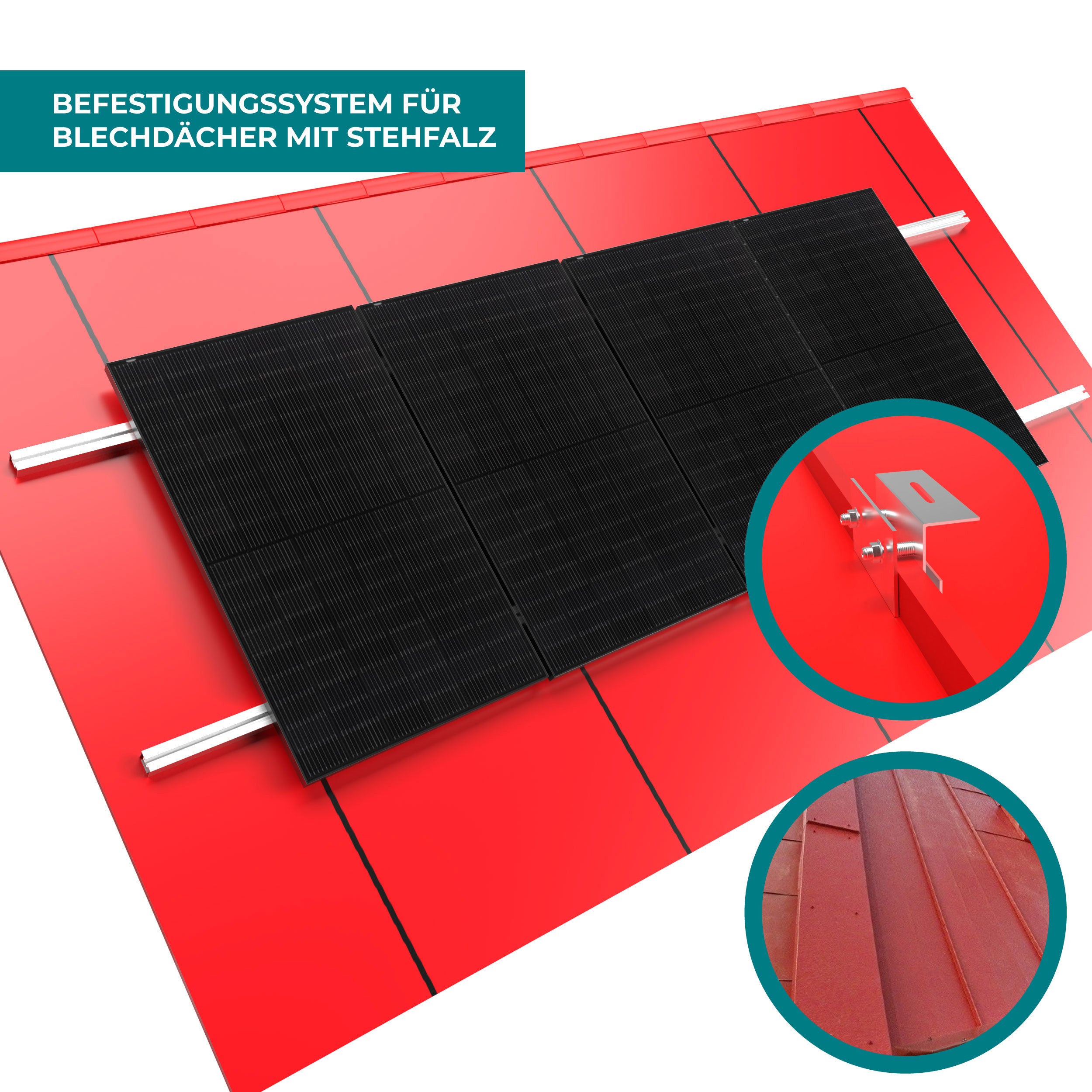

Dieses Montageset ist die ideale Lösung zur Befestigung von Photovoltaik-Modulen auf Schrägdächern mit stehender Falzabdeckung . Es enthält alle notwendigen Komponenten, um eine sichere und stabile Unterkonstruktion aus Aluminium-Montageschienen zu errichten und die Solarmodule zuverlässig zu befestigen.

Dank der im Set enthaltenen Befestigungshaken für Stehfalzbleche wird eine robuste Verbindung mit der Dachunterkonstruktion hergestellt – für maximale Stabilität und Langlebigkeit.

Abholung in Wuppertal möglich!

Vorteile des Montagesets

• Komplettset – alle wesentlichen Teile für eine sichere PV-Montage enthalten
• Zuverlässige Befestigung – stabiler Haken für Stehfalzbleche
• Flexibel erweiterbar – erhältlich als Basisset oder Erweiterungsset
• Witterungsbeständig – langlebige Materialien aus Edelstahl und Aluminium
• Einfache Montage – klare Struktur, schnelle Installation

Varianten & Beispielberechnung

• Basisset (für 1 Modul) – enthält Material für ein Solarmodul
• Erweiterungsset (ab 2 Module) – enthält Material für jedes zusätzliche Modul

Beispiele:

• 5 Module in einer Reihe (5×1) → 1× Basisset + 4× Erweiterungsset
• 8 Module in zwei Reihen (4×2) → 2× Basisset + 6× Erweiterungsset

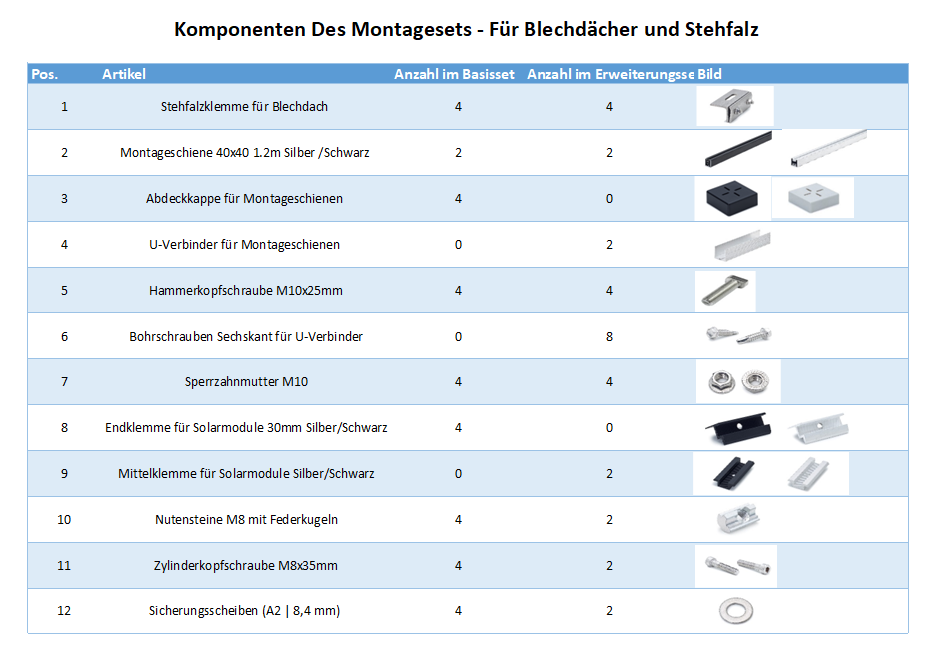

Lieferumfang

Basisset (für 1 Modul)

• 4× Befestigungshaken für Stehfalz-Blechdächer
• 2× Montageschienen 1,2 m (Silber oder Schwarz)
• 4× Hammerkopfschrauben M10 28/15
• 4× Bundmuttern M10 mit Sperrverzahnung
• 4× Endklemmen 30 mm (Silber oder Schwarz)
• 4× Nutensteine M8 mit Federkugel
• 4× Zylinderkopfschrauben M8×35 (DIN 912)
• 4× Federringe M8 (DIN 127)
• 4× Endkappen (Grau oder Schwarz)

Erweiterungsset (ab 2 Module)

• 4× Befestigungshaken für Stehfalz-Blechdächer
• 2× Montageschienen 1,2 m (Silber oder Schwarz)
• 2× U-Verbinder für Montageschienen
• 4× Hammerkopfschrauben M10 28/15
• 8x  Bohrschrauben Sechskant für U-Verbinder
• 4× Bundmuttern M10 mit Sperrverzahnung
• 2× Mittelklemmen (Silber oder Schwarz)
• 2× Nutensteine M8 mit Federkugel
• 2× Zylinderkopfschrauben M8×35 (DIN 912)
• 2× Federringe M8 (DIN 127)

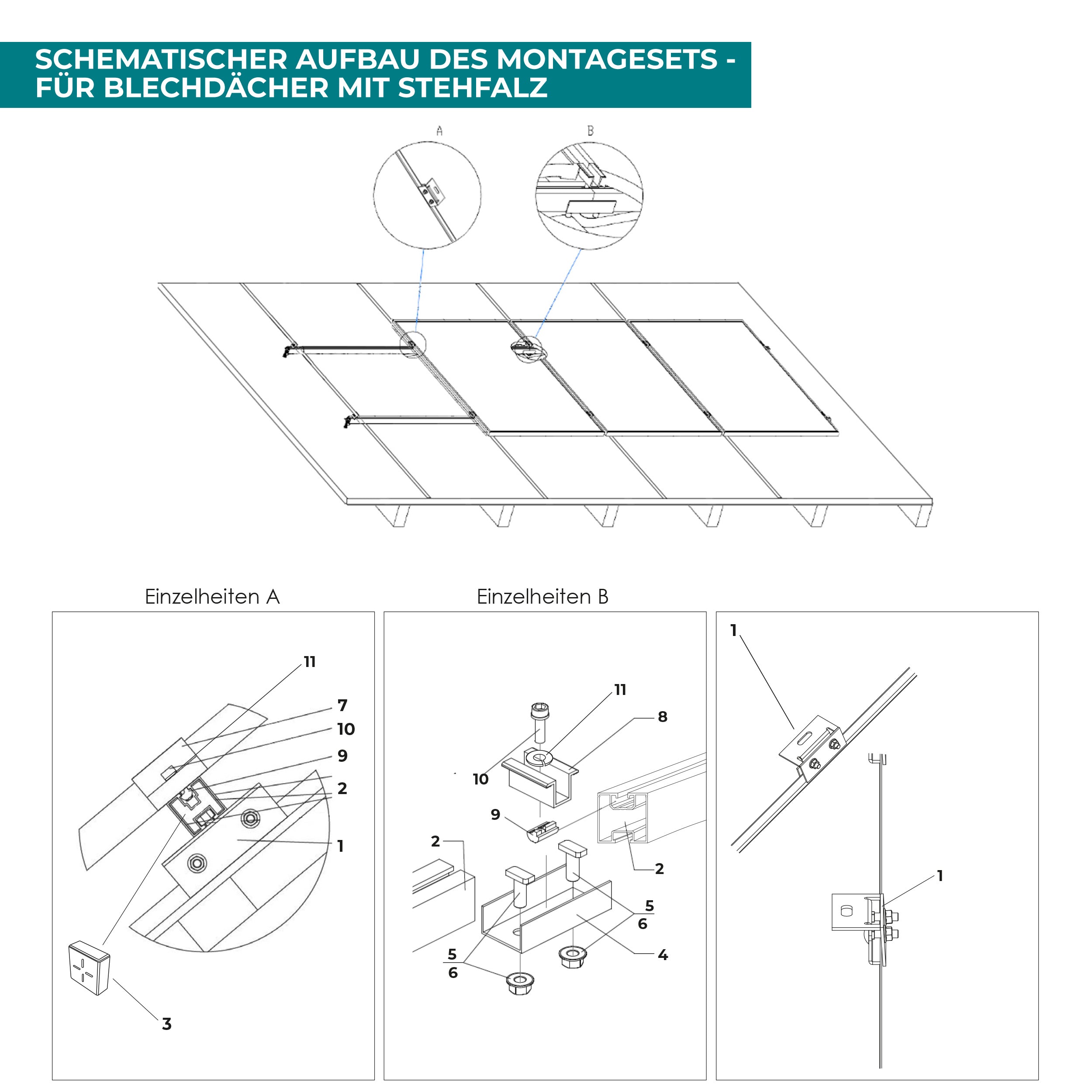

Montageanleitung

1. Blechfalzklemme setzen – auf den Stehfalz aufsetzen und zunächst fixieren.
2. Montageschienen befestigen – mit Hammerkopfschraube & Bundmutter an der Adapterplatte fixieren.
3. Module einlegen – am Anfang und Ende der Reihe mit Endklemmen, zwischen zwei Modulen mit Mittelklemmen sichern.
4. Endkappen montieren – Abschlusskappen anbringen für Schutz und sauberen Abschluss.

Wichtiger Hinweis

• Die Montage darf ausschließlich durch geschulte Fachkräfte erfolgen.
• Arbeiten an der Dacheindeckung sollten von einem qualifizierten Dachdecker ausgeführt werden, um Sicherheit und Langlebigkeit zu gewährleisten.
• Der Kaufpreis enthält keine Mehrwertsteuer .

FAQ – Häufige Fragen

Kann ich die Sets flexibel kombinieren?
✔️ Ja, Sie können Basis- und Erweiterungssets je nach Anzahl und Anordnung Ihres Moduls kombinieren.

Sind die Haken für alle Stehfalzdächer geeignet?
✔️ Ja, die Haken sind universell einsetzbar und speziell für Stehfalzbleche entwickelt.

Welche Materialien sind im Set enthalten?
✔️ Hochwertiger Edelstahl und Aluminium für maximale Stabilität und Witterungsbeständigkeit.

Muss ich zusätzlich noch etwas kaufen?
✔️ Nur die Holzschrauben zur Befestigung der Haken am Sparren/Pfetten sind nicht enthalten und müssen separat bestellt werden.

Kann ich die Anlage selbst montieren?
✔️ Nein, wir empfehlen dringend die Montage durch einen Fachbetrieb. Arbeiten an der Dachdeckung müssen durch Dachdecker erfolgen.
