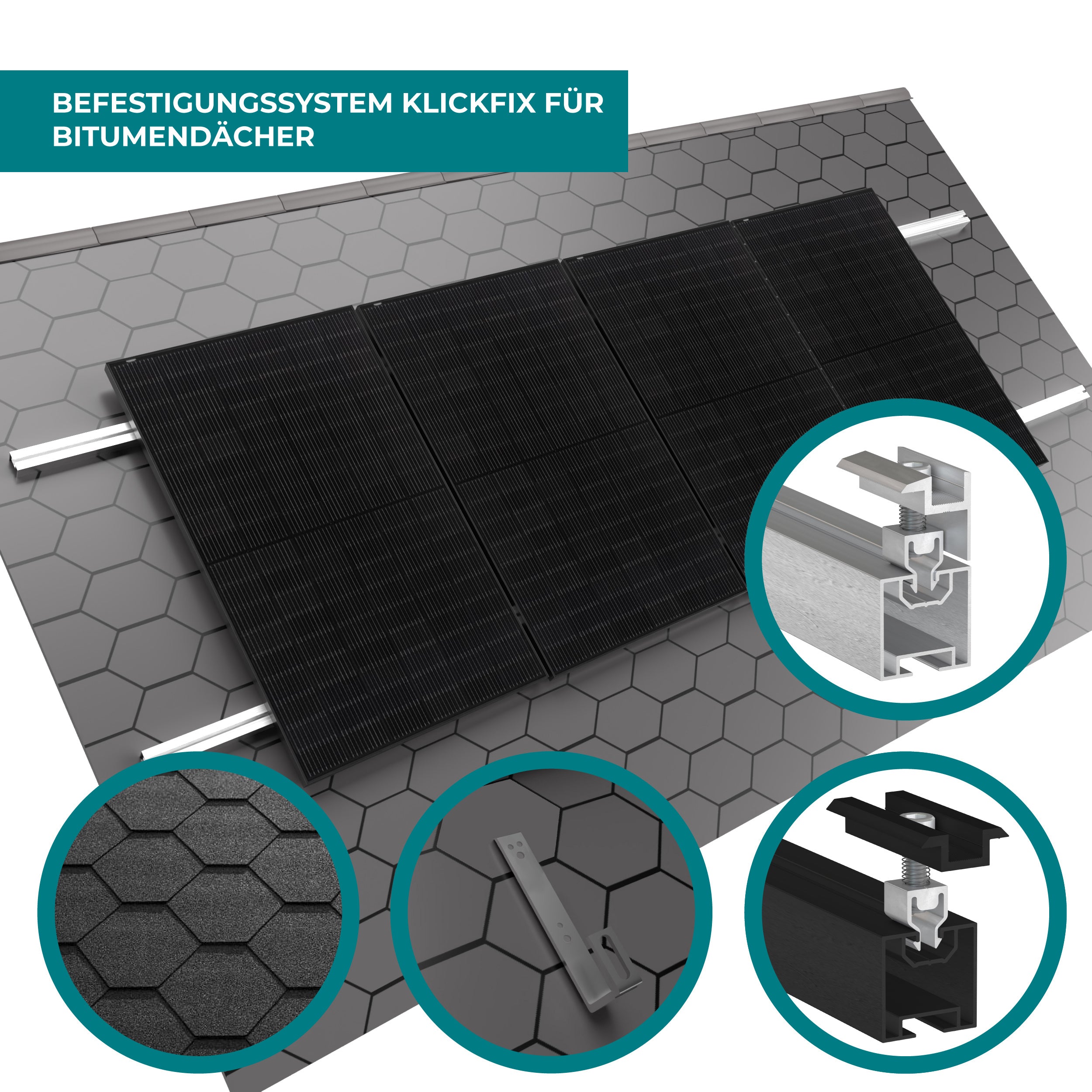

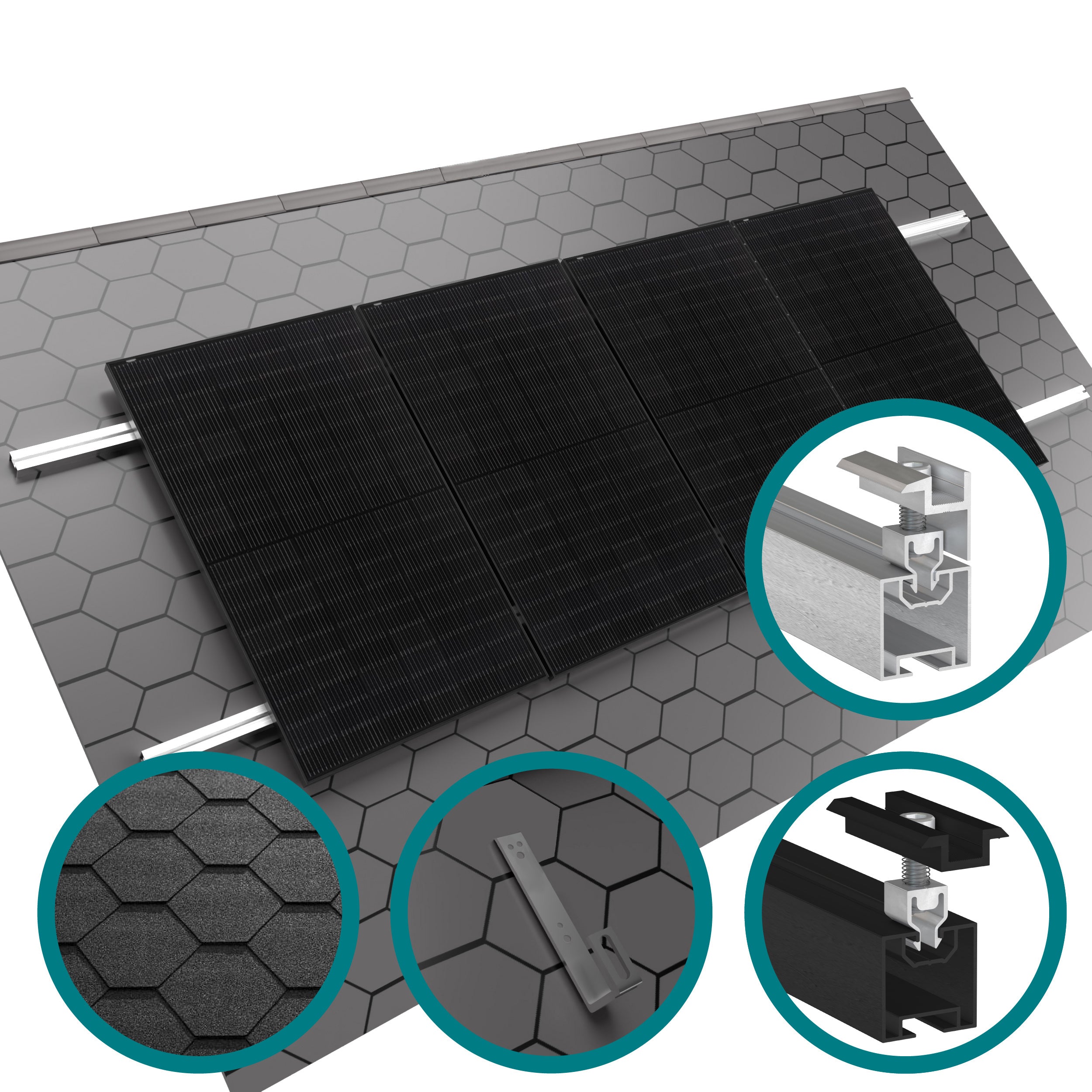

Photovoltaik-Befestigung auf Bitumen-Flachdach & -Schrägdach

PV Holz-Unterkonstruktion Montageset für Bitumendach / Schrägdach

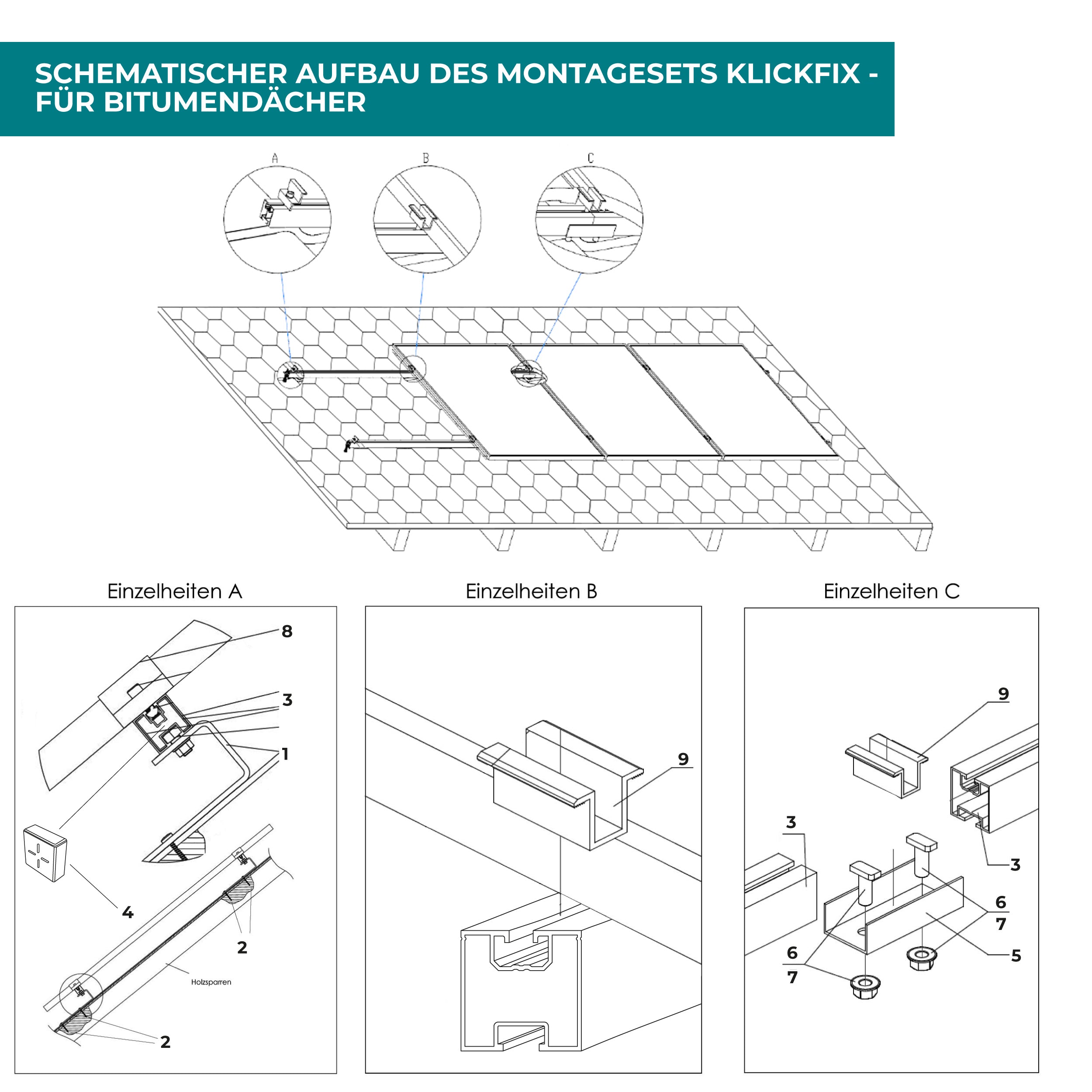

Die PV Holz-Unterkonstruktion – Montageset für Bitumendächer / Schrägdächer bietet eine bewährte Lösung für die Installation von Photovoltaikanlagen. Es enthält sämtliche Komponenten, um eine Unterkonstruktion mit Aluminium-Montageschienen zu erstellen und Solarmodule sicher zu befestigen. Dank der im Set enthaltenen Dachhaken ist eine direkte Befestigung an der Holzunterkonstruktion möglich.

Abholung in Wuppertal möglich!

Dieses Montageset eignet sich ideal für Dächer mit Bitumenziegeln, Bitumenschindeln oder Dachpappe. Es berücksichtigt die gängige senkrechte Modul-Positionierung im Ein-Schienensystem. Wichtig: Die Solarmodule sollten maximal 1135 mm breit sein und eine Rahmenhöhe von 30 mm haben.

Varianten & Beispiele

Das Montageset gibt es in zwei Ausführungen:

• Basis (für ein Modul)
• Erweiterung (ab 2 Modulen)

Beispiele:

• 5 Module in einer Reihe → 1 Basis-Set + 4 Erweiterungs-Sets
• 8 Module in zwei Reihen → 2 Basis-Sets + 6 Erweiterungs-Sets

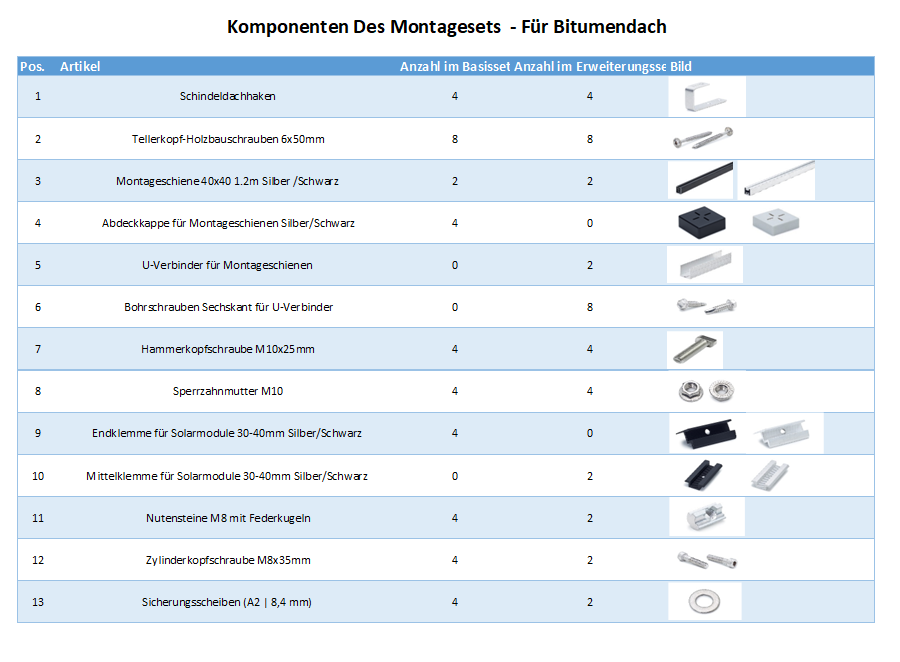

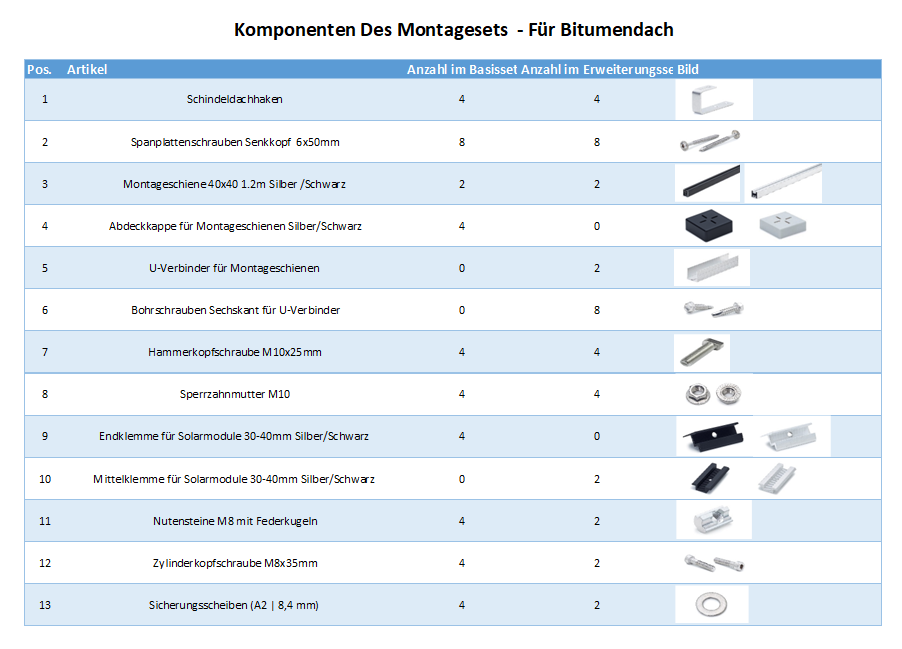

Inhalt Erweiterungs-Set (ab 2 Module)

• 4x Befestigungshaken für Bitumendächer
• 2x Montageschienen 1,2 m (Silber/Schwarz)
• 8x Tellerkopf-Holzbauschrauben 8x80 mm
• 2x U-Verbinder für Montageschienen
• 4x Hammerkopfschrauben M10 28/15
• 8x Bohrschrauben Sechskant für U-Verbinder
• 4x Bundmuttern M10 mit Sperrverzahnung

• 2x Mittelklemmen (Silber/Schwarz)
• 2x Nutensteine M8 mit Federkugel
• 2x Zylinderkopfschrauben M8x35 DIN 912
• 2x Federringe M8 DIN 127

Qualität & Materialien

Alle Bauteile bestehen aus rostfreiem Edelstahl und hochwertigem Aluminium. Das garantiert maximale Witterungsbeständigkeit, Stabilität und Langlebigkeit.

Hinweis: Schrauben zur Befestigung der Dachhaken an Sparren oder Pfetten sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Um höchste Stabilität zu gewährleisten, empfehlen wir einen Dachhaken pro Sparren. Das Set enthält vorsorglich 4 Dachhaken pro Modul, da die Sparrenabstände variieren können.

Anwendungsbereiche

Photovoltaik-Befestigung auf Bitumen-Flachdach

• Optimale Ausrichtung: Module werden für maximale Sonneneinstrahlung positioniert.
• Stabilität: Sichere und wetterfeste Installation – beständig gegen Wind & Regen.
• Wartungsfreundlich: Flachdächer erleichtern Zugang und Inspektion.

Photovoltaik-Befestigung auf Bitumen-Schrägdach

• Flexibilität: Geeignet für verschiedene Dachneigungen mit stabiler Lastverteilung.
• Schutz der Dachstruktur: Spezielle Dachhaken erhalten Wasserdichtigkeit und Dachqualität.
• Widerstandsfähigkeit: Stabil bei Schnee, Regen und starken Windlasten.

Wichtiger Hinweis

Die Montage darf nur durch geschulte Fachkräfte erfolgen. Arbeiten an der Dachdeckung müssen von einem qualifizierten Dachdecker durchgeführt werden.

FAQ – Häufige Fragen

Für welche Dächer ist das Set geeignet?
✔️ Für Bitumenziegel-, Bitumenschindel- und Bitumenpappe-Dächer, sowohl Flach- als auch Schrägdach.

Wie viele Dachhaken brauche ich?
✔️ Empfohlen wird ein Dachhaken pro Sparren. Im Set sind 4 Dachhaken pro Modul enthalten.

Welche Modulgrößen passen?
✔️ Bis 1135 mm Breite und max. 30 mm Rahmenhöhe.

Kann ich Basis- und Erweiterungssets kombinieren?
✔️ Ja. Beispiel: 5 Module = 1 Basis + 4 Erweiterungen.

Aus welchen Materialien besteht das Set?
✔️ Aus Edelstahl und Aluminium – langlebig, rostfrei und witterungsbeständig.
