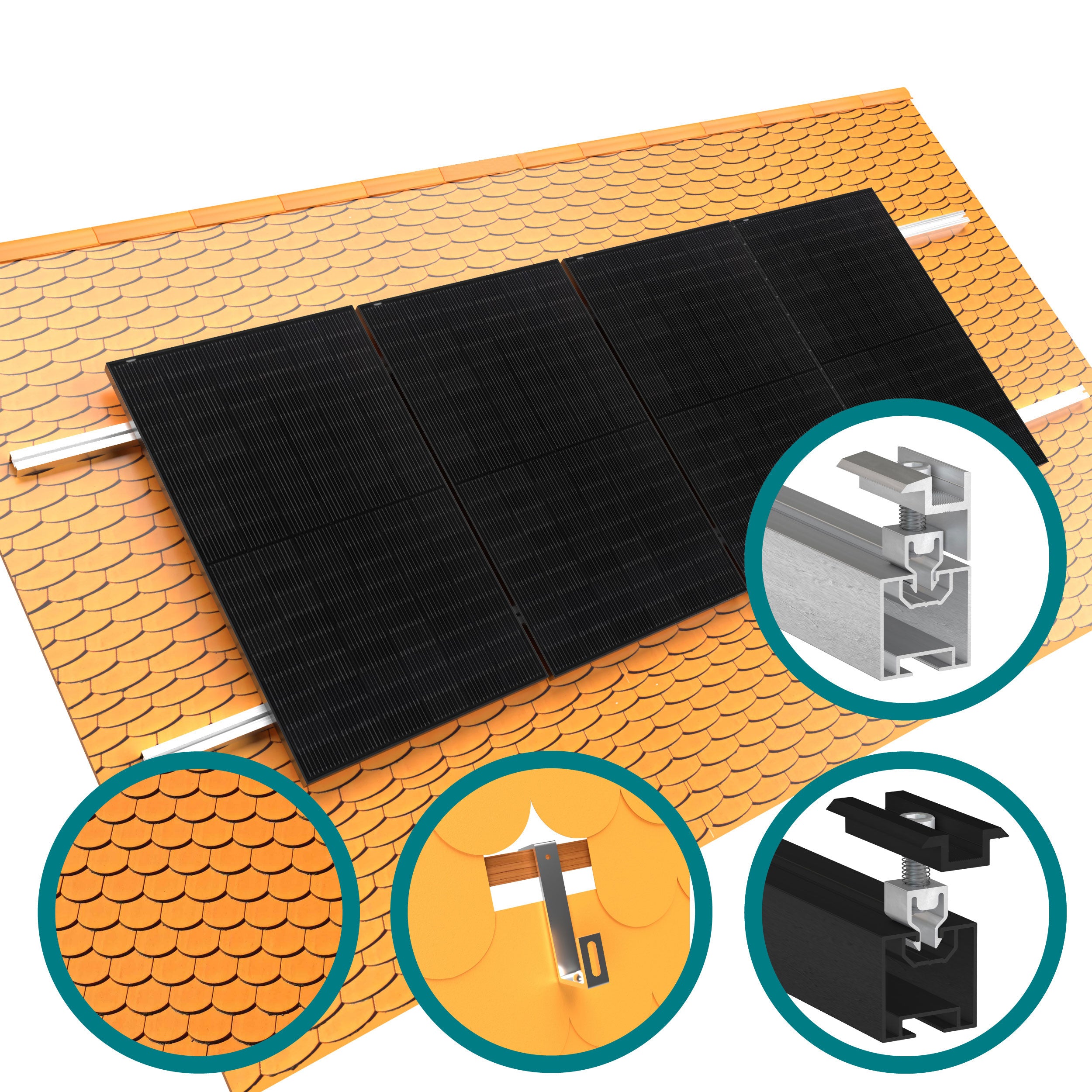

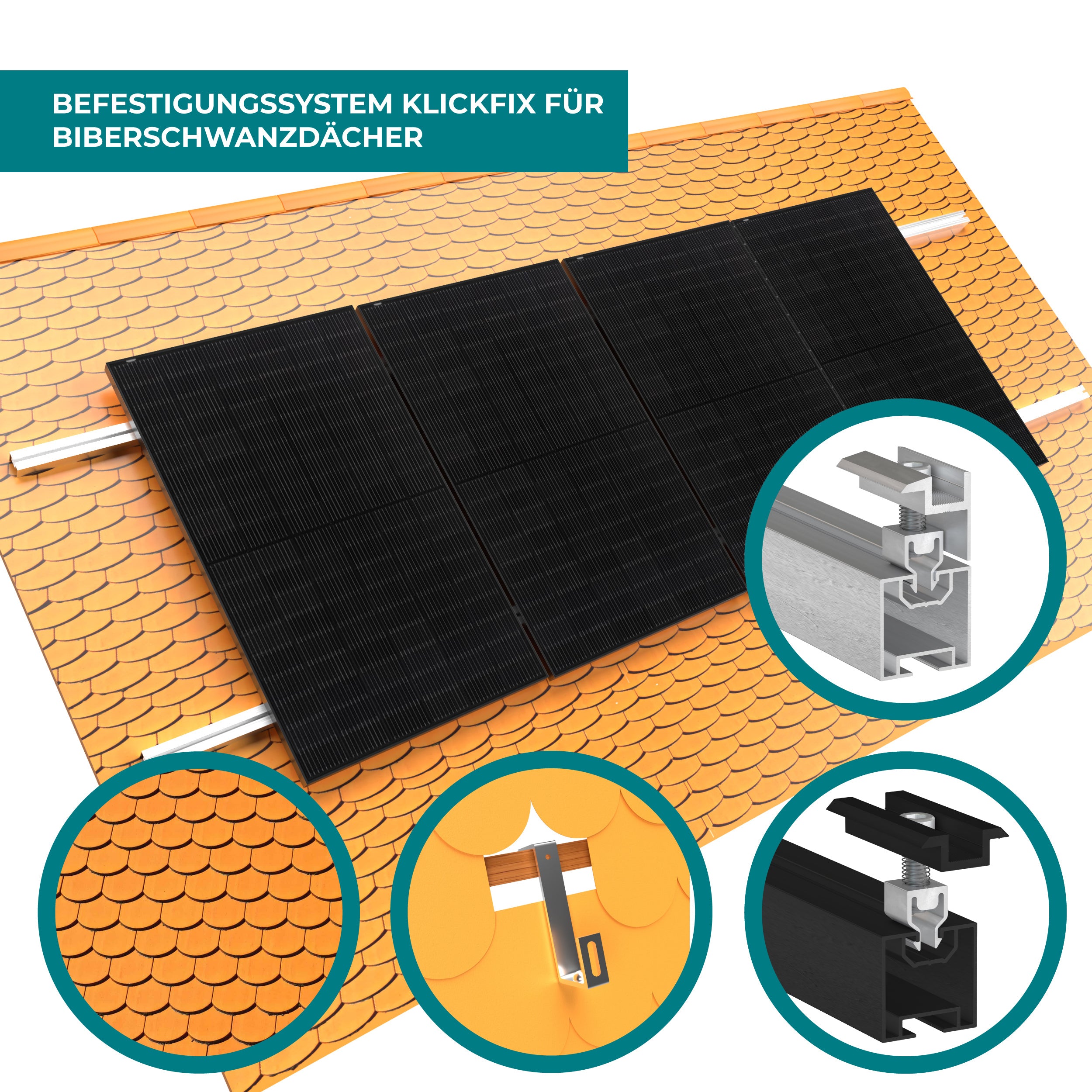

Photovoltaik Befestigung auf Biberschwanzdach

PV Unterkonstruktion Montageset für Biberschwanzdach / Schrägdach

Die PV Unterkonstruktion als Montageset für Biberschwanzdächer / Schrägdächer ist ein bewährter Bausatz, der die Installation von Photovoltaikanlagen erleichtert. Er enthält alle wichtigen Befestigungsmaterialien, einschließlich Aluminium-Montageschienen, und sorgt für eine robuste und langlebige Unterkonstruktion.

Die im Set enthaltenen Dachhaken ermöglichen die direkte Befestigung der Schienen an der Holz-Unterkonstruktion und sind speziell für Biberschwanzdächer entwickelt. Für optimale Stabilität empfiehlt sich ein Dachhaken pro Sparren. Um flexibel auf unterschiedliche Sparrenabstände reagieren zu können, enthält das Set 4 Dachhaken pro Solarmodul.

Ein besonderer Vorteil: Die Dachhaken sind höhenverstellbar – so lässt sich die Position individuell anpassen und die Montage komfortabel durchführen.

Das Montageset basiert auf einer senkrechten Anordnung der Solarmodule mit einfachem Schienensystem (ohne Kreuzschienen). Geeignet für Module bis 1135 mm Breite und 30 mm Rahmenhöhe.

Das Set gibt es in zwei Varianten:

• Basis (für ein Modul)
• Erweiterung (ab 2 Module)

Beispiel:

• Für 5 Module in einer Reihe → 1x Basis + 4x Erweiterung
• Für 8 Module in zwei Reihen → 2x Basis + 6x Erweiterung

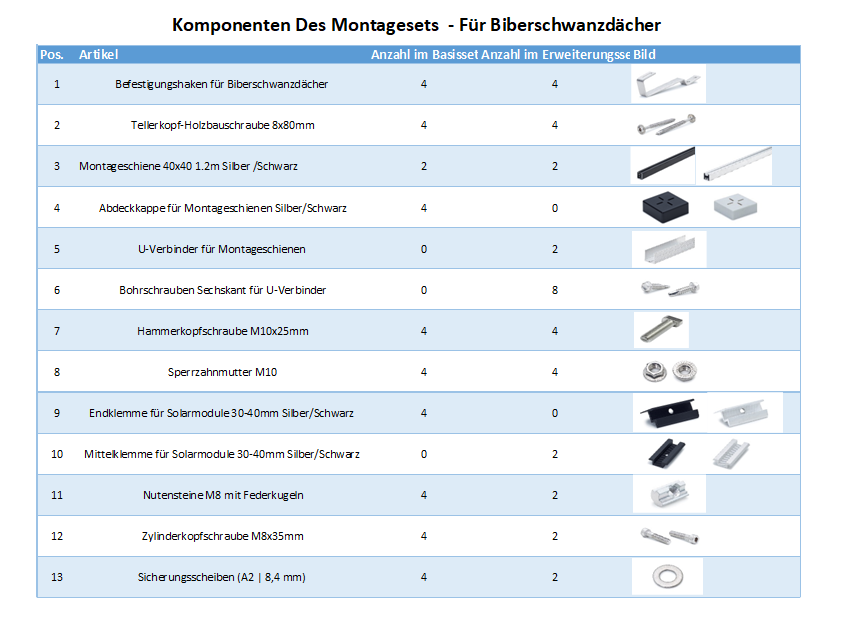

Inhalt Basis-Set (für 1 Modul)

• 4x Befestigungshaken für Biberschwanzdächer
• 2x Montageschiene 1,2 m (Silber/Schwarz)
• 4x Tellerkopf-Holzbauschraube 8x80 mm

• 4x Hammerkopfschraube M10 28/15
• 4x Bundmutter M10 mit Sperrverzahnung
• 4x Endklemme 30 mm (Silber/Schwarz)

• 4x Nutenstein M8 mit Federkugel
• 4x Zylinderkopfschraube M8x35 DIN 912
• 4x Federring M8 DIN 127
• 4x Endkappen (Grau/Schwarz)

Inhalt Erweiterungs-Set (für jedes zusätzliche Modul)

• 4x Befestigungshaken für Biberschwanzdächer
• 2x Montageschiene 1,2 m (Silber/Schwarz)
• 4x Tellerkopf-Holzbauschraube 8x80 mm
• 2x U-Verbinder für Montageschienen
• 4x Hammerkopfschraube M10 28/15
• 8x Bohrschrauben Sechskant für U-Verbinder
• 4x Bundmutter M10 mit Sperrverzahnung

• 2x Mittelklemme (Silber/Schwarz)
• 2x Nutenstein M8 mit Federkugel
• 2x Zylinderkopfschraube M8x35 DIN 912
• 2x Federring M8 DIN 127

Qualität & Materialien

Alle Montageprodukte bestehen aus hochwertigem Aluminium und Edelstahl A2. Sie sind rostfrei, stabil, witterungsbeständig und gewährleisten eine lange Lebensdauer.

Wichtig: Holzschrauben zur Befestigung der Haken an den Sparren/Pfetten sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

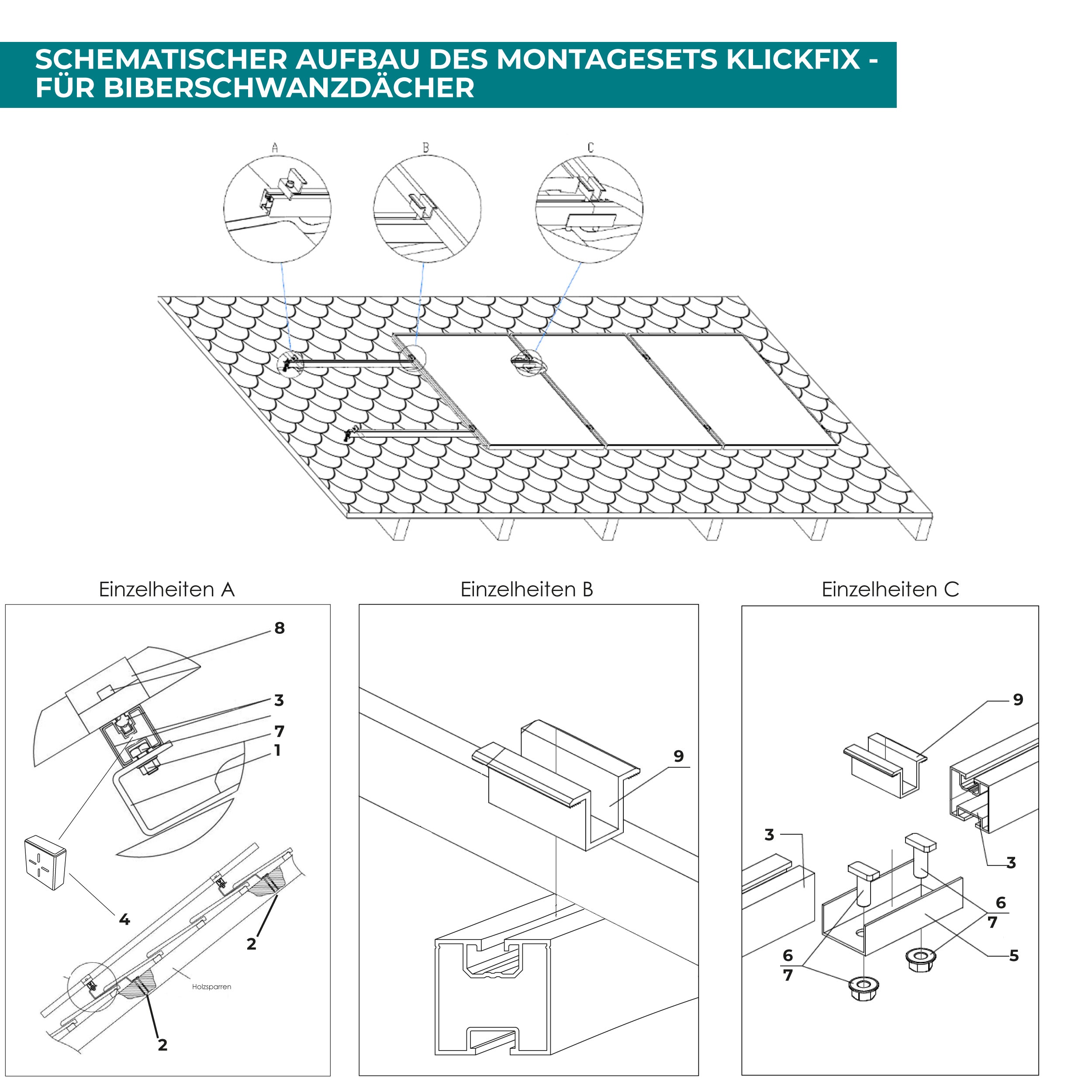

Anwendungsbereich – Montage auf Biberschwanzdach

1. Dachziegel entfernen: Dachziegel abnehmen, unter denen ein Befestigungshaken montiert werden soll.
2. Befestigungshaken montieren: Auf dem Sparren ausrichten und mit Holzschrauben befestigen.
3. Aussparung schleifen: Mit einer Flex eine Aussparung über dem Haken einschleifen, Ziegel wieder einsetzen.
4. Montageschiene befestigen: Schiene mit Hammerkopfschraube und Verbinder auf dem Haken fixieren.
5. Solarmodule befestigen: Mit End- und Mittelklemmen an der Schienenkonstruktion fixieren.

Wichtiger Hinweis

Die Montage darf nur durch geschulte Fachkräfte erfolgen. Arbeiten an der Dachdeckung sollten ausschließlich von qualifizierten Dachdeckern durchgeführt werden.

FAQ – Häufige Fragen

Wie viele Dachhaken benötige ich pro Modul?
✔️ Empfohlen wird 1 Dachhaken pro Sparren, im Set sind vorsorglich 4 Stück pro Modul enthalten.

Sind die Dachhaken höhenverstellbar?
✔️ Ja, die Haken lassen sich in der Höhe anpassen und sorgen für eine flexible Montage.

Welche Modulgrößen sind geeignet?
✔️ Das Montageset ist für Module bis 1135 mm Breite und max. 30 mm Rahmenhöhe ausgelegt.

Kann ich die Sets kombinieren?
✔️ Ja. Beispiel: Für 5 Module → 1 Basis-Set + 4 Erweiterungs-Sets.

Aus welchen Materialien besteht das Set?
✔️ Aus hochwertigem Aluminium und Edelstahl A2 – langlebig, stabil und witterungsbeständig.
