Montageschiene Trapezblech flach (Gesamthöhe 13 mm) in 6,00m

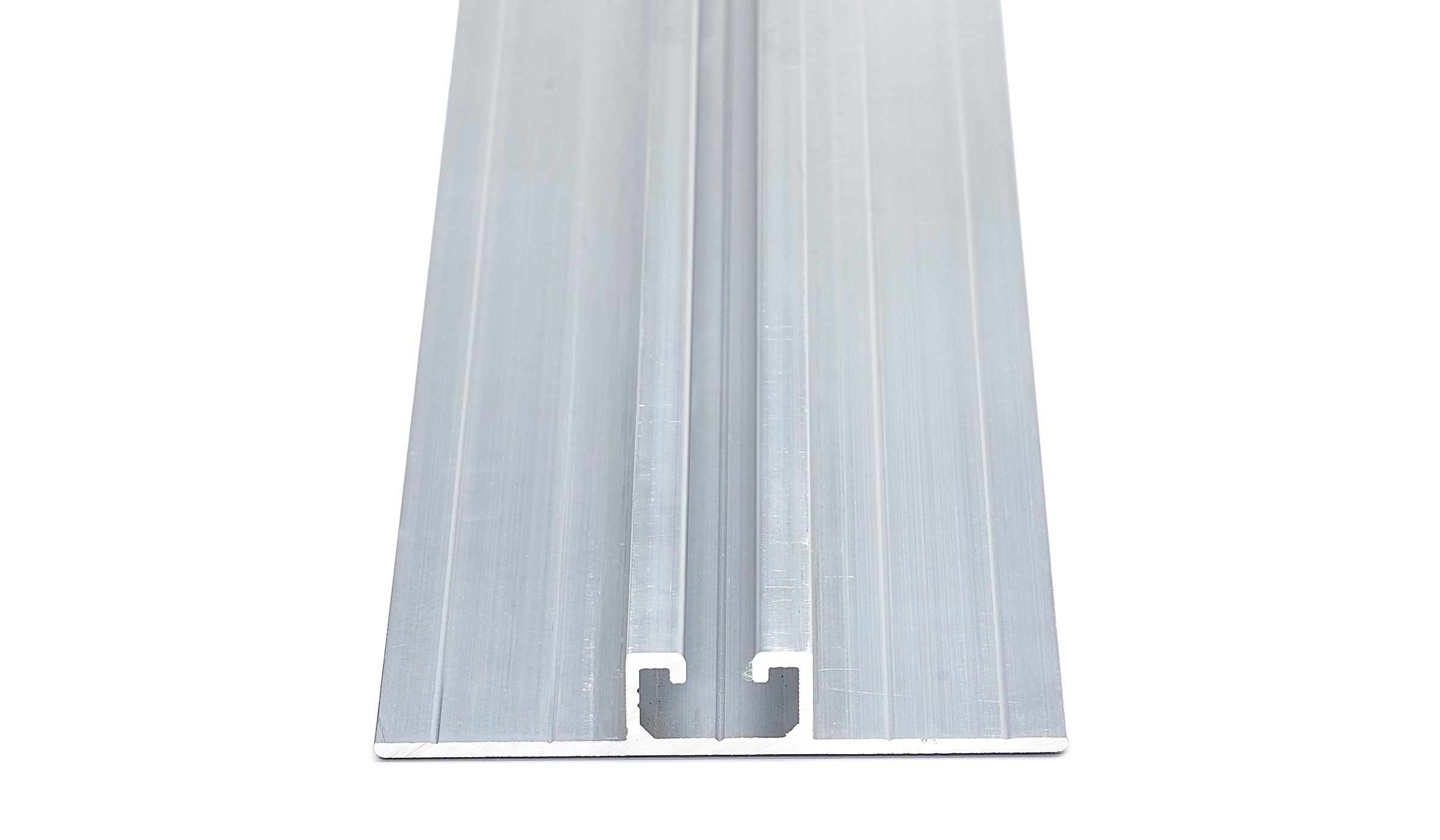

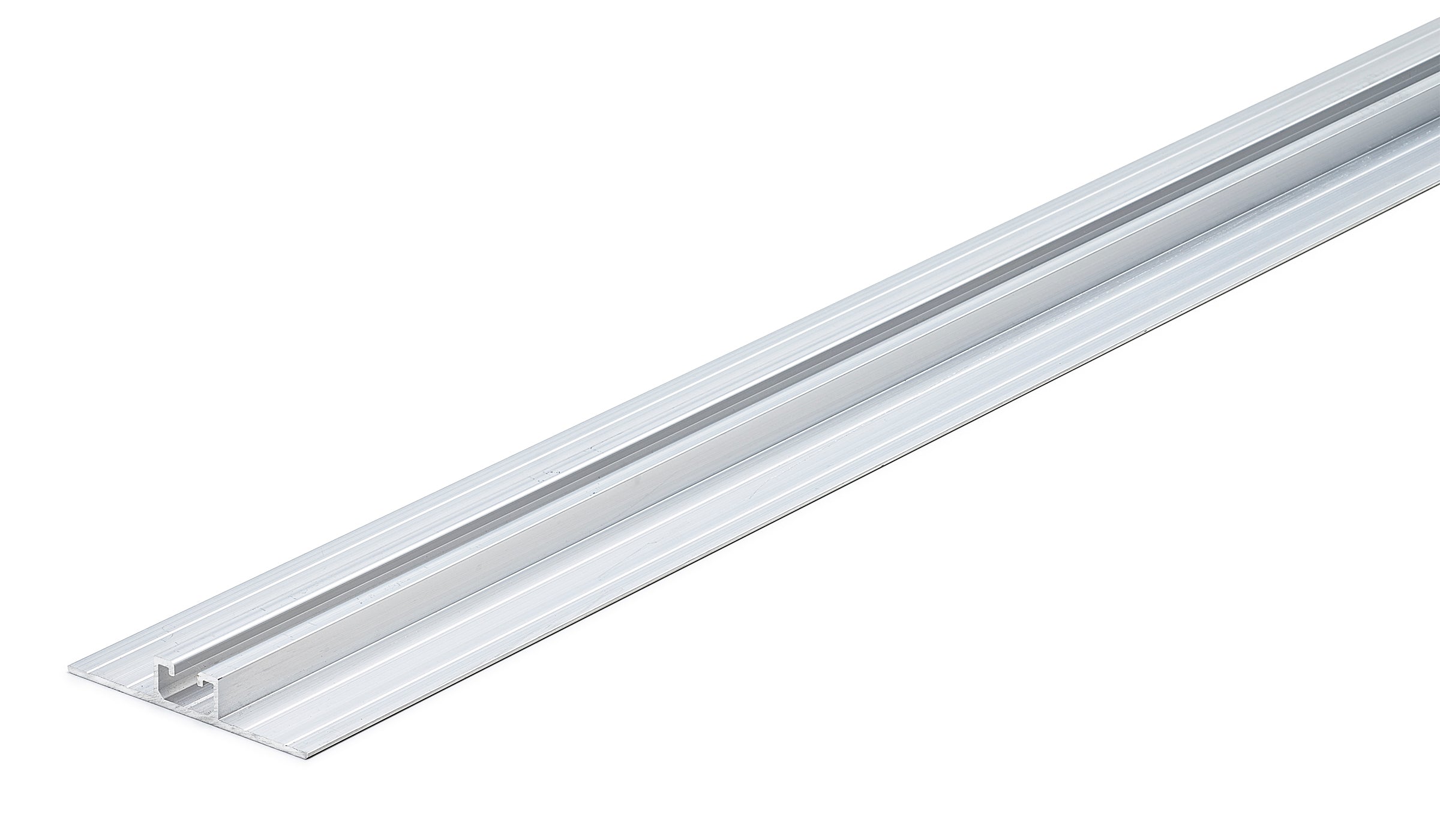

Trapezblech-Montageschiene – Flach, 90 × 13,8 mm

Die flache Trapezblech-Montageschiene ist speziell für Photovoltaik-Anlagen auf Trapezblechdächern entwickelt. Mit nur 13,8 mm Bauhöhe ermöglicht sie eine unauffällige und stabile Montage direkt auf dem Trapezblech.

Abholung in Wuppertal möglich!

Vorteile der flachen Trapezblech-Montageschiene

• Unauffällige Installation – nur 13,8 mm Höhe für dezente PV-Montage
• Hohe Stabilität – robustes Aluminium EN AW 6063-T6 für lange Lebensdauer
• Flexible Verarbeitung – 6-m-Standardlängen oder individuelle Zuschnitte möglich
• Optionale Ausstattung – mit EPDM-Dichtband für zusätzliche Abdichtung erhältlich
• Sichere Befestigung – empfohlen mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten

Technische Daten

• Breite: 90 mm
• Höhe: 13,8 mm
• Länge: 6,00 m (andere Abmessungen auf Anfrage)
• Oberfläche: Aluminium blank
• Material: Aluminium EN AW 6063-T6
• Gewicht: 0,735 kg pro Meter
• Verpackungseinheit: 50 Stück pro Bund
• Mindestabnahme: 1 Stück

Wunschlängen & Zuschnitt

Wir fertigen Ihre individuellen Profillängen auf Maß:

1. Wählen Sie die Anzahl der vollen Profillängen (6 m).
2. Bestellen Sie zusätzlich die gewünschte Anzahl an Schnitten.
3. Geben Sie die exakten Maße im Kommentarfeld an.

Hinweis: Bei Bestellungen mit Zuschnitt bitte „Überweisung“ wählen – wir passen den Auftrag an und senden Ihnen eine aktualisierte Bestätigung.

Anwendung & Montage

• Direkte Befestigung: Montage von Sicke zu Sicke auf Trapezblechdächern
• Fixierung: Mit bauaufsichtlich zugelassenen Bohrschrauben oder Nieten
• Verbindung: Hammerkopfschraube in die Nut einlegen, 90° drehen und mit Adapterplatte & Bundmutter mit Sperrverzahnung sichern
• Modulmontage: Endklemmen am Reihenende und Mittelklemmen zwischen den Modulen mit Nutenstein, Schraube & Federring befestigen

Wichtiger Hinweis

Die Montage darf nur von geschulten Fachkräften durchgeführt werden. Arbeiten an der Dachdeckung sind ausschließlich durch qualifizierte Dachdecker vorzunehmen, um eine sichere und langlebige Installation der PV-Anlage zu gewährleisten.

FAQ – Häufige Fragen

Kann die Schiene individuell zugeschnitten werden?
✔️ Ja, wir bieten einen Zuschnittservice inklusive EPDM-Band und Bohrungen an.

Wofür eignet sich die flache Version?
✔️ Ideal für eine unauffällige und platzsparende Montage auf Trapezblechdächern.

Welche Befestigungselemente sind geeignet?
✔️ Für Trapezbleche Bohrschrauben oder Nieten, für Wellblech Stockschrauben mit Adapterplatte, für Bitumendächer Dachhaken.

Wie werden die Solarmodule montiert?
✔️ Mit Endklemmen und Mittelklemmen, fixiert über Nutenstein, Schraube und Federring in der oberen Profilkammer.
