basic Mittelklemmen leicht
MwSt. entfällt & zzgl. Speditionskosten, da Langguttransport
Freitag, den 10.10.2025
Persönliche Abholung in Wuppertal möglich
Bezahlen Sie nach 30 Tagen.
Mehr erfahren
Beschreibung

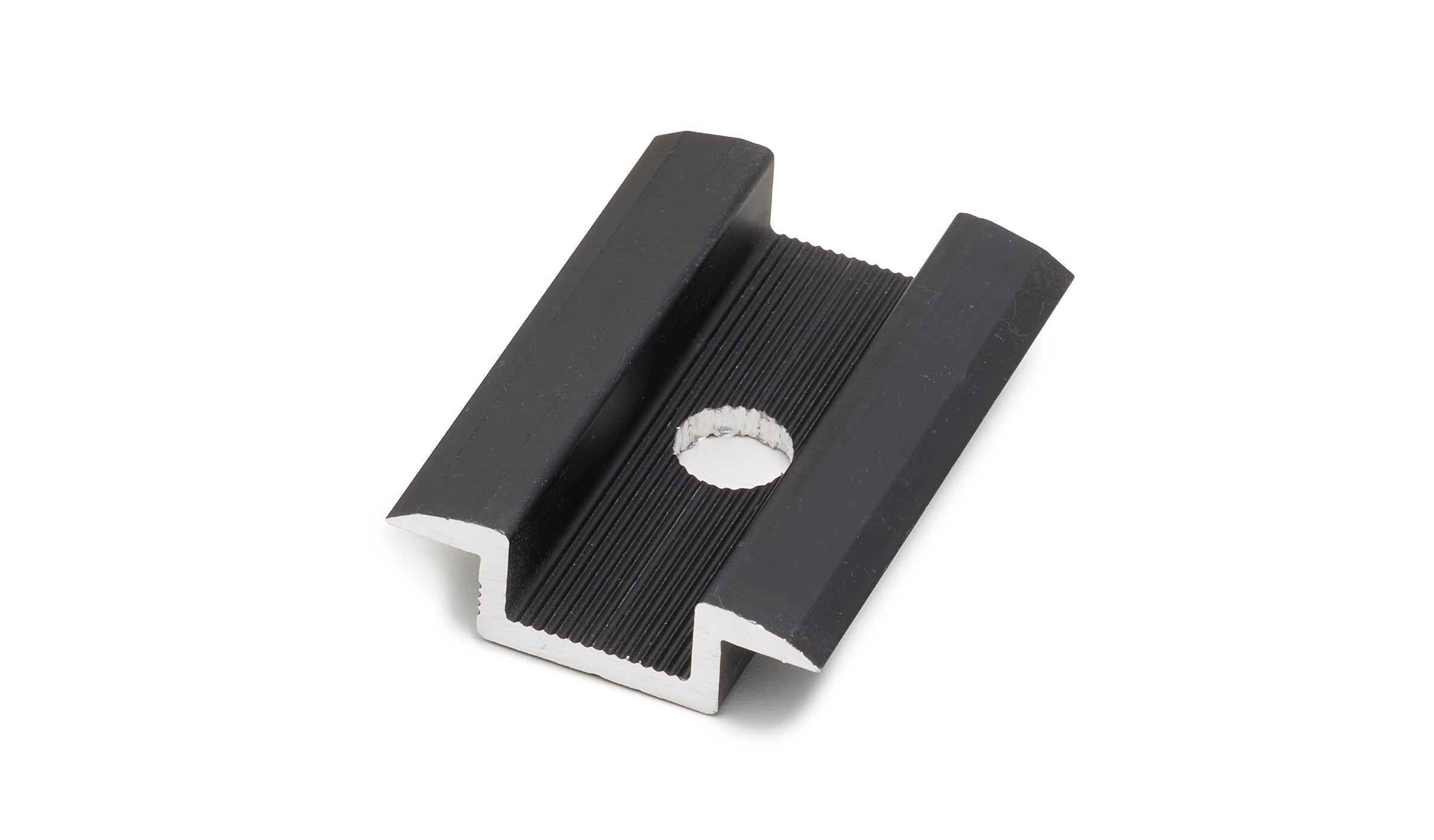

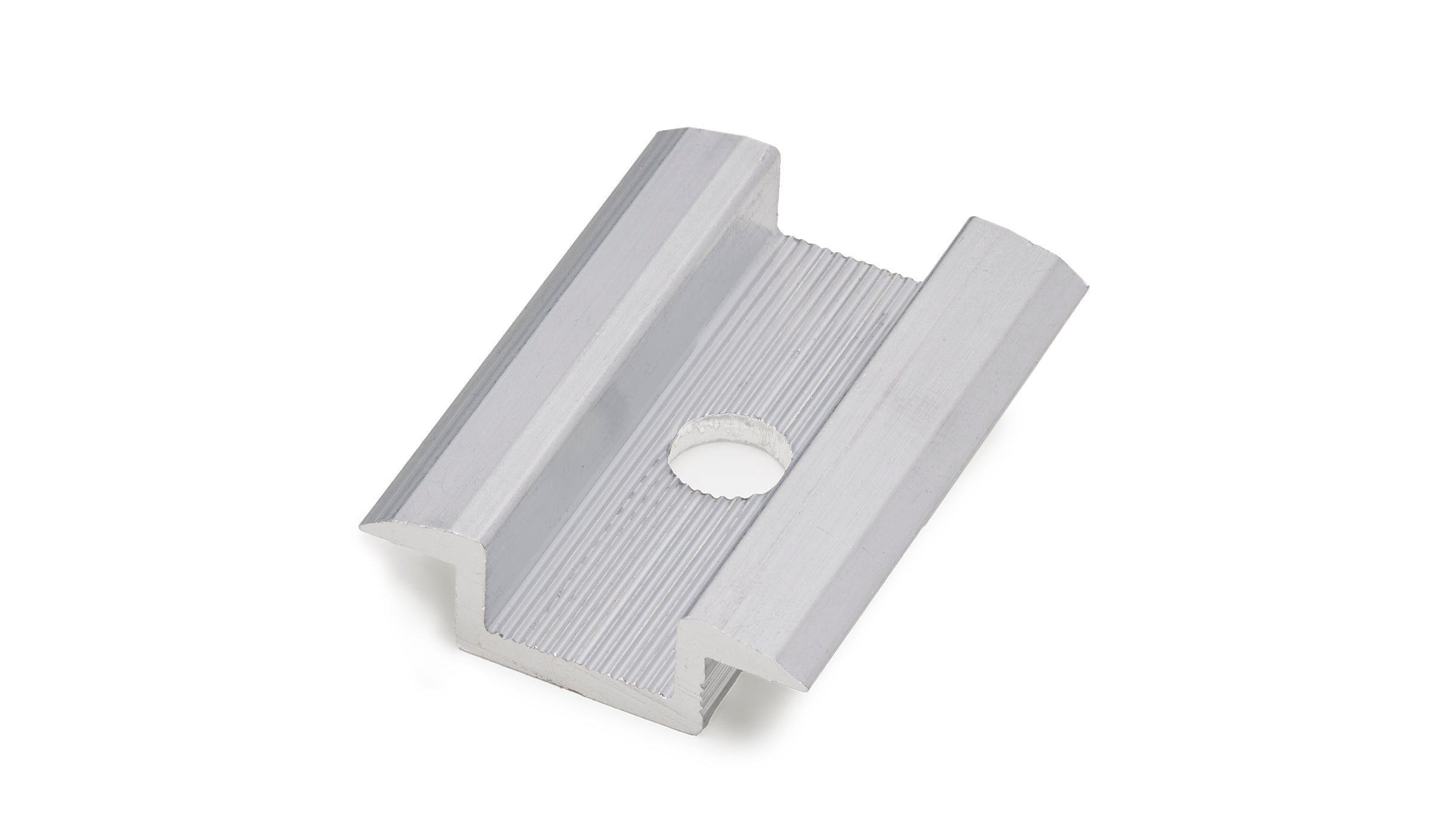

Mittelklemme – Befestigung mit Zylinderkopfschraube & Sicherungsscheibe
Die Mittelklemme wird mit einer Zylinderkopfschraube (Innensechskant) in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Dadurch entsteht eine stabile Verbindung zwischen Modul und Montageschiene.
Eine Sicherungsscheibe 9250-2-8,4 kann grundsätzlich immer verwendet werden.
Abhängig von Modulrahmenstärke und Schraubenlänge ist sie teilweise zwingend erforderlich, damit die Schraube nicht auf dem Profilboden aufsetzt.
Abholung in Wuppertal möglich!
Vorteile der Mittelklemme
- Stabile Fixierung: Sichere Befestigung von PV-Modulen in der Mitte einer Reihe.
- Flexibel kombinierbar: Mit unterschiedlichen Schraubenlängen nutzbar.
- Mit Sicherungsscheibe: Zusätzliche Sicherheit gegen Aufsetzen der Schraube.
- Robustes Material: Aluminiumklemme mit Edelstahlschraube, korrosionsbeständig.
- Einfache Montage: Schnelles Einklicken des Nutensteins und Festziehen mit Innensechskant.
Technische Details
- Befestigung: Zylinderkopfschraube (Innensechskant) + Nutenstein
- Zusatz: Sicherungsscheibe 9250-2-8,4 (optional/erforderlich je nach Modulhöhe)
- Material: Aluminium (Klemme), Edelstahl (Schraube & Sicherungsteile)
- Kompatibilität: Für gängige Modulrahmenhöhen (siehe Tabelle)
Schraubenlängen je nach Modulhöhe
| Modulhöhe | Schraube | Sicherungsscheibe erforderlich |
|---|---|---|
| 28 mm | Inbus M8x30 | – |
| 30 mm | Inbus M8x35 | ✓ |
| 32 mm | Inbus M8x35 | – |
| 34 mm | Inbus M8x35 | – |
| 35 mm | Inbus M8x40 | ✓ |
| 36 mm | Inbus M8x40 | ✓ |
| 38 mm | Inbus M8x40 | – |
| 40 mm | Inbus M8x45 | ✓ |
| 41 mm | Inbus M8x45 | ✓ |
| 42 mm | Inbus M8x45 | – |
| 45 mm | Inbus M8x50 | ✓ |
| 46 mm | Inbus M8x50 | ✓ |
| 50 mm | Inbus M8x55 | ✓ |
Anwendung & Montage
- Nutenstein einsetzen: In den oberen Kanal des Montageprofils einklicken.
- Klemme positionieren: Mittelklemme zwischen zwei Modulen anbringen.
- Schraube einsetzen: Zylinderkopfschraube durch die Klemme in den Nutenstein führen.
- Sicherungsscheibe verwenden: Je nach Modulhöhe ergänzen, um Kontakt zum Profilboden zu vermeiden.
- Festziehen: Mit Innensechskant fixieren und Anzugsmoment prüfen.
Wichtiger Hinweis
Die Montage sollte nur durch geschulte Fachkräfte erfolgen. Die vom Modulhersteller angegebenen Klemmbereiche sind unbedingt einzuhalten.
FAQ – Häufige Fragen
Welche Schraubenlängen sind verfügbar?
✔️ 30 mm bis 55 mm (siehe Tabelle).
Wann brauche ich die Sicherungsscheibe?
✔️ Immer dann, wenn die Schraubenlänge sonst zum Aufsetzen auf den Profilboden führen würde.
Welche Module kann ich befestigen?
✔️ Alle gängigen PV-Module mit den passenden Rahmenhöhen.
Wie wird die Klemme montiert?
✔️ Mit Innensechskant-Schraube über den Nutenstein im oberen Profilkanal.
