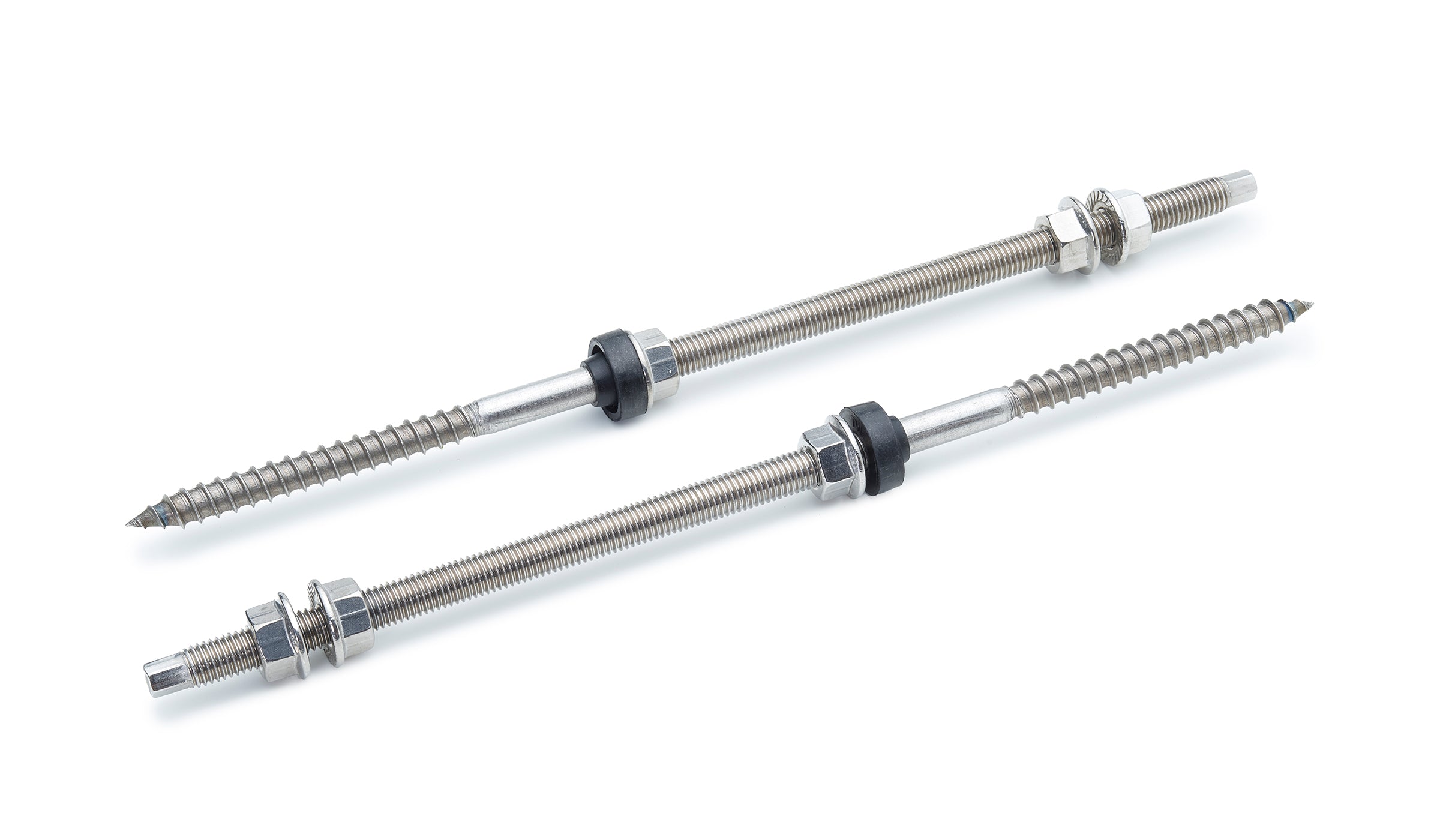

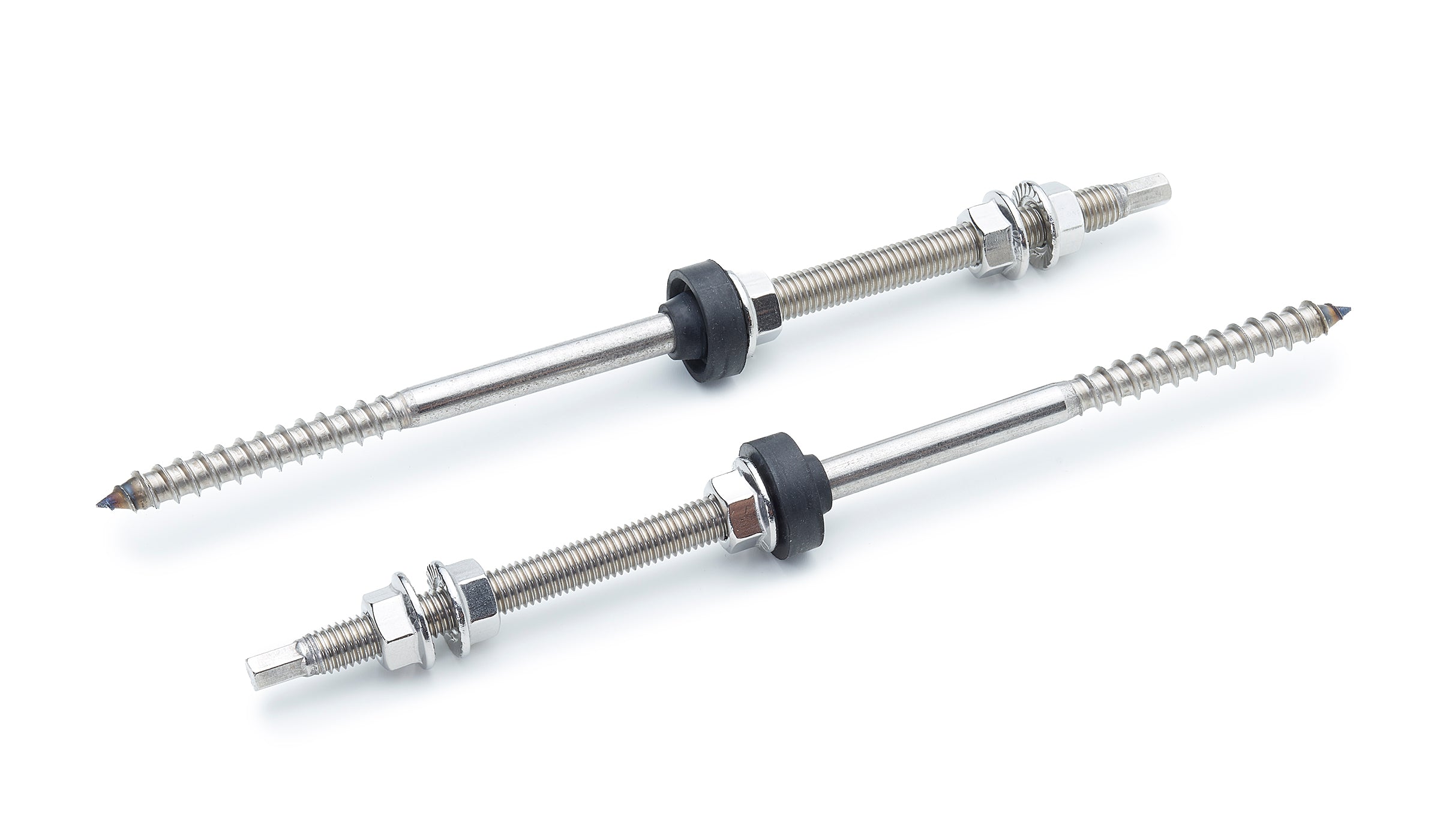

M10 Stockschrauben für Holz-UK (Holzbalken)

Stockschrauben für PV-Montagesysteme – Befestigung auf Trapez-, Wellblech- und Eternitdächern

Stockschrauben sind essenzielle Verbindungselemente für die Montage von Photovoltaikanlagen auf Trapezblech-, Wellblech- und Eternitdächern mit Holz-Unterkonstruktion. Sie gewährleisten eine stabile Verbindung zwischen Dach und Montageschiene und sind flexibel in der Länge je nach baulichen Gegebenheiten wählbar.

Die Schrauben werden in Kombination mit Adapterblechen und Sperrzahnmuttern eingesetzt. Bei Eternitdächern empfiehlt sich die zusätzliche Verwendung von Alukalotten, sofern ein statischer Nachweis nach bauaufsichtlicher Zulassung erforderlich ist.

Abholung in Wuppertal möglich!

Technische Details

• Einsatzbereich: Trapezblech-, Wellblech- und Welleternitdächer mit Holz-Unterkonstruktion
• Bestandteile:
• Unterer Teil mit Holzgewinde und EPDM-Dichtung
• Oberer Teil mit metrischem M10-Gewinde (50 mm lang) für die Montage von Adapterblechen
• Längenvarianten: Unterschiedlich, abhängig von Sickenhöhe, Lattung und Dämmung
• Klemmbereich: Distanz zwischen Einschraubpunkt am Holzbalken und Auflagepunkt der EPDM-Dichtscheibe (z. B. Obersicke)
• Mindestlänge: Unterer Teil des Solarbefestigers sollte mindestens 2 cm länger als der Klemmbereich sein
• Holzgewinde: max. 7 cm lang, greift nur wenige Millimeter in den Balken

Anwendung der Stockschrauben

1. Vorbereitung: Klemmbereich bestimmen (Abstand Holzbalken bis Obersicke/Dachauflage).
2. Montage Unterteil: Stockschraube mit EPDM-Dichtung in die Holz-Unterkonstruktion einschrauben.
3. Adapterblech befestigen: Zwischen die beiden Sperrzahnmuttern montieren – dient als Basis für Montageschienen.
4. Montageschiene fixieren: Möglichst nah am Dach montieren, um die Hebelwirkung zu minimieren.
5. Eternitdächer: Optional Alukalotten verwenden, wenn ein statischer Nachweis gefordert ist.

Vorteile

• Flexible Länge: Anpassbar an verschiedene Dachaufbauten.
• Wasserdicht: Durch integrierte EPDM-Dichtscheibe.
• Stabile Befestigung: Ideal für Montageschienen mit M10-Verbindung.
• Kompatibel: Mit Adapterblechen, Sperrzahnmuttern und PV-Schienen.
• Zulassungssicher: Optional mit Alukalotten für bauaufsichtliche Nachweise.

Wichtiger Hinweis

Die Montage darf nur durch qualifizierte Fachkräfte erfolgen. Besonders bei Eternitdächern ist auf statische Nachweise und Dachintegrität zu achten.

FAQ – Häufige Fragen

Wofür werden Stockschrauben eingesetzt?
✔️ Zur Befestigung von Montageschienen auf Trapezblech-, Wellblech- und Eternitdächern mit Holz-Unterkonstruktion.

Wie bestimme ich die richtige Länge?
✔️ Der untere Teil muss mind. 2 cm länger als der Klemmbereich sein.

Welche Gewinde haben die Schrauben?
✔️ Holzgewinde unten (max. 7 cm), metrisches M10-Gewinde oben (50 mm).

Wozu dient das Adapterblech?
✔️ Es wird zwischen die Sperrzahnmuttern montiert und bildet die Basis für die Montageschiene.

Brauche ich Alukalotten?
✔️ Ja, bei Eternitdächern – insbesondere wenn ein statischer Nachweis nach bauaufsichtlicher Zulassung erforderlich ist.
