Klickfix Schiefer Montageset

Klickfix PV-Montageset für Schindeldach / Schrägdach (Holz-Unterkonstruktion)

Bewährtes System – schnell montiert, langlebig gesichert

Das Klickfix PV-Montageset ist die stabile Komplettlösung zur Montage von Solarmodulen auf Schindel-, Bitumenschindel- und Dachpappe-Dächern mit Holz-Unterkonstruktion.
Alle tragenden Teile sind aus Edelstahl bzw. Aluminium – für Witterungsbeständigkeit, hohe Traglast und sicheren Halt auf Schräg- und Flachdächern.

 Abholung in Wuppertal möglich.

Kompatibilität

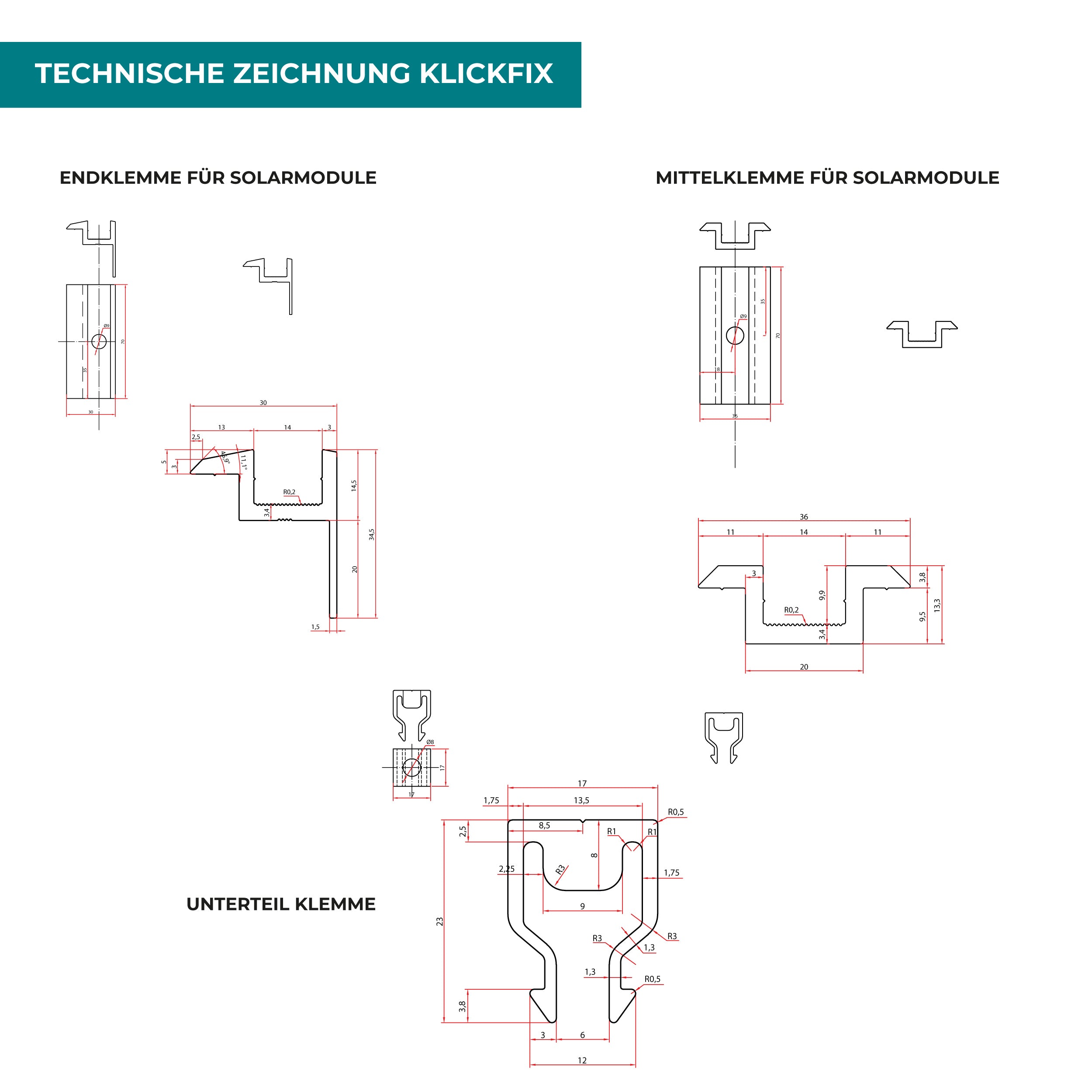

• Modulrahmenhöhe: 30 mm (Klickfix Endklemme & Mittelklemme)
• Empfohlene Modulbreite: bis 1135 mm
• Montage: senkrechte Modulposition im Ein-Schienen-System

Set-Varianten

• Basis-Set (für 1 Modul)
• Erweiterungs-Set (ab 2 Modulen, modular kombinierbar)

Planungsbeispiele

• 5 Module: 1× Basis-Set + 4× Erweiterungs-Set
• 8 Module (2 Reihen): 2× Basis-Set + 6× Erweiterungs-Set

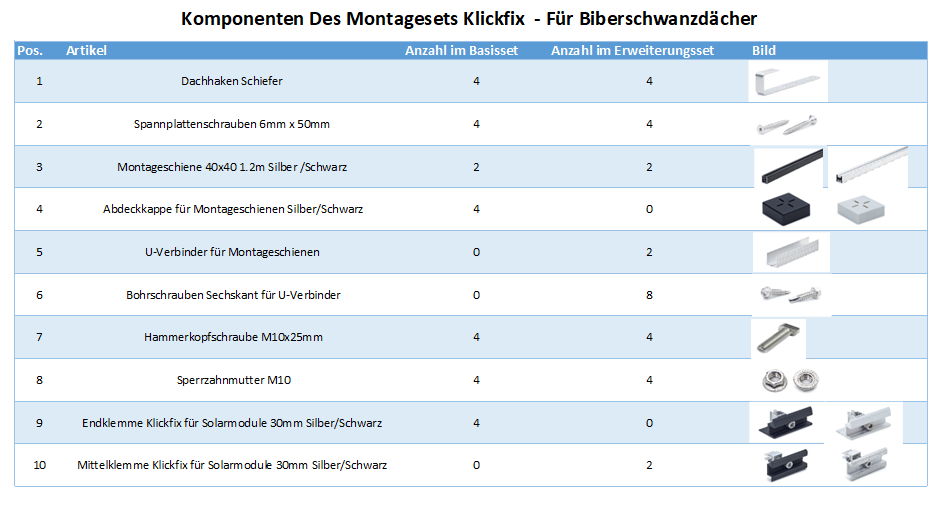

Lieferumfang – Klickfix Montageset (ab 2 Modulen)

• Dachhaken Schiefer
• Spannplattenschrauben 6 × 50 mm
• Montageschiene 40×40, 1,2 m (Silber/Schwarz)
• Abdeckkappe für Montageschienen (Silber/Schwarz)
• U-Verbinder für Montageschienen
• Bohrschrauben Sechskant für U-Verbinder
• Hammerkopfschraube M10×25 mm
• Sperrzahnmutter M10

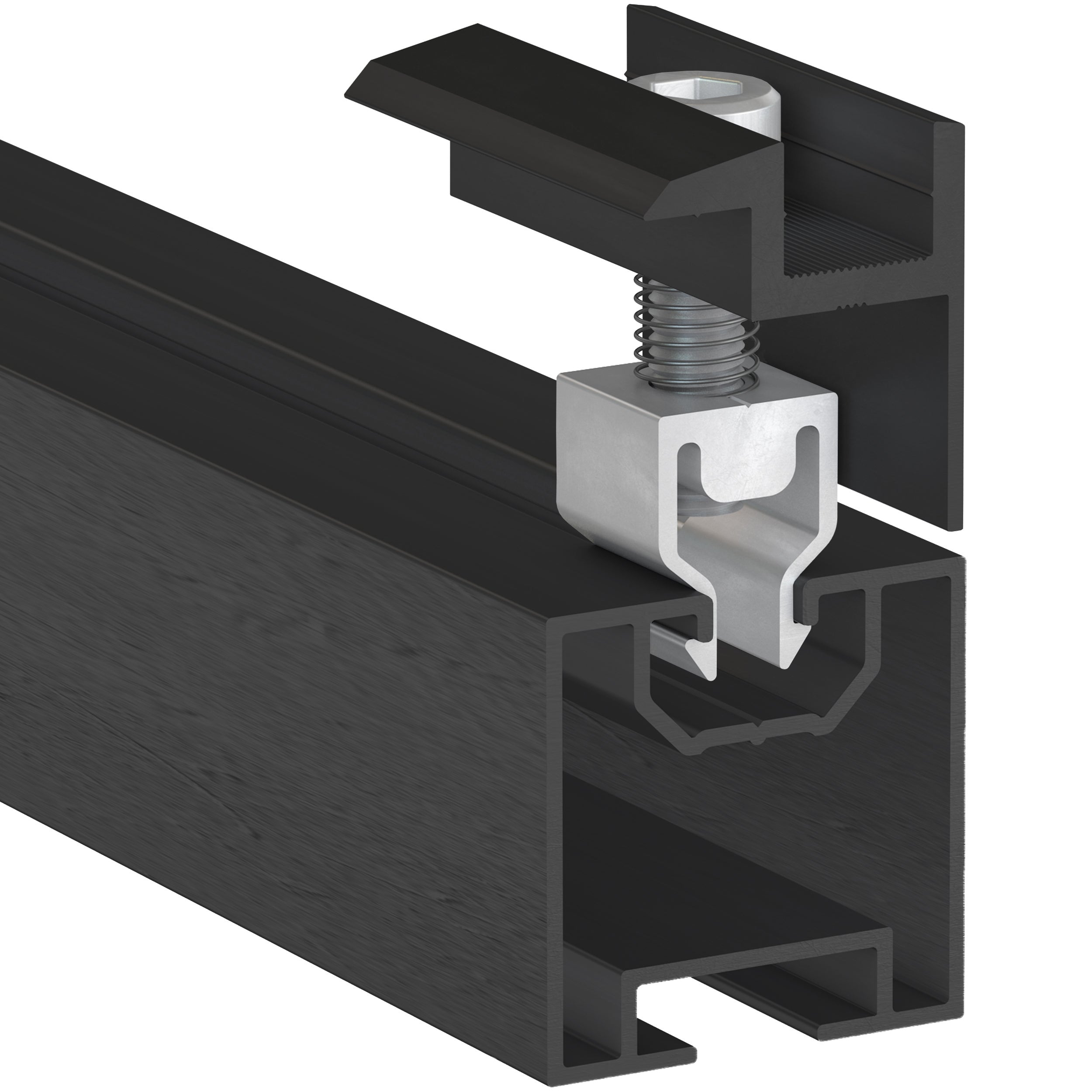

• Endklemme Klickfix 30 mm (Silber/Schwarz)

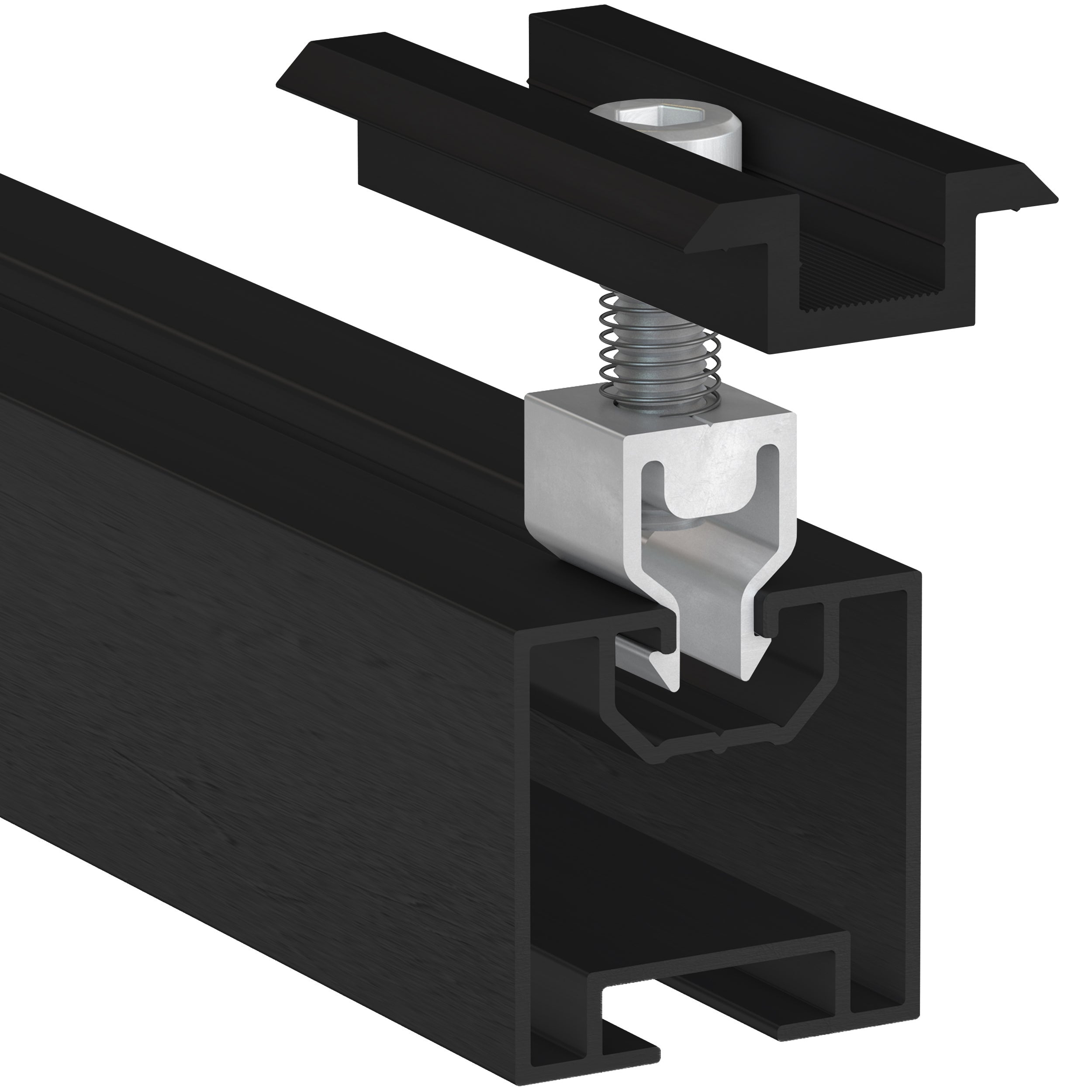

• Mittelklemme Klickfix 30 mm (Silber/Schwarz)

Hinweis: Schrauben zur Befestigung der Dachhaken an Sparren/Pfetten sind nicht enthalten und müssen separat bestellt werden.
Empfehlung: 1 Dachhaken pro Sparren. Im Set sind 4 Dachhaken pro Modul vorgesehen, um unterschiedliche Sparrenabstände auszugleichen.

Vorteile des Klickfix Systems

• Schnelle Montage: vormontierte, passgenaue Klickfix Klemmen
• Hohe Stabilität: formschlüssige Verbindung, Hammerkopfschrauben M10
• Saubere Optik: Abdeckkappen in Silber/Schwarz, bündige Schienen
• Dachschonend: Dachhaken Schiefer erhalten Wasserdichtigkeit und Dachintegrität

Anwendungsbereiche

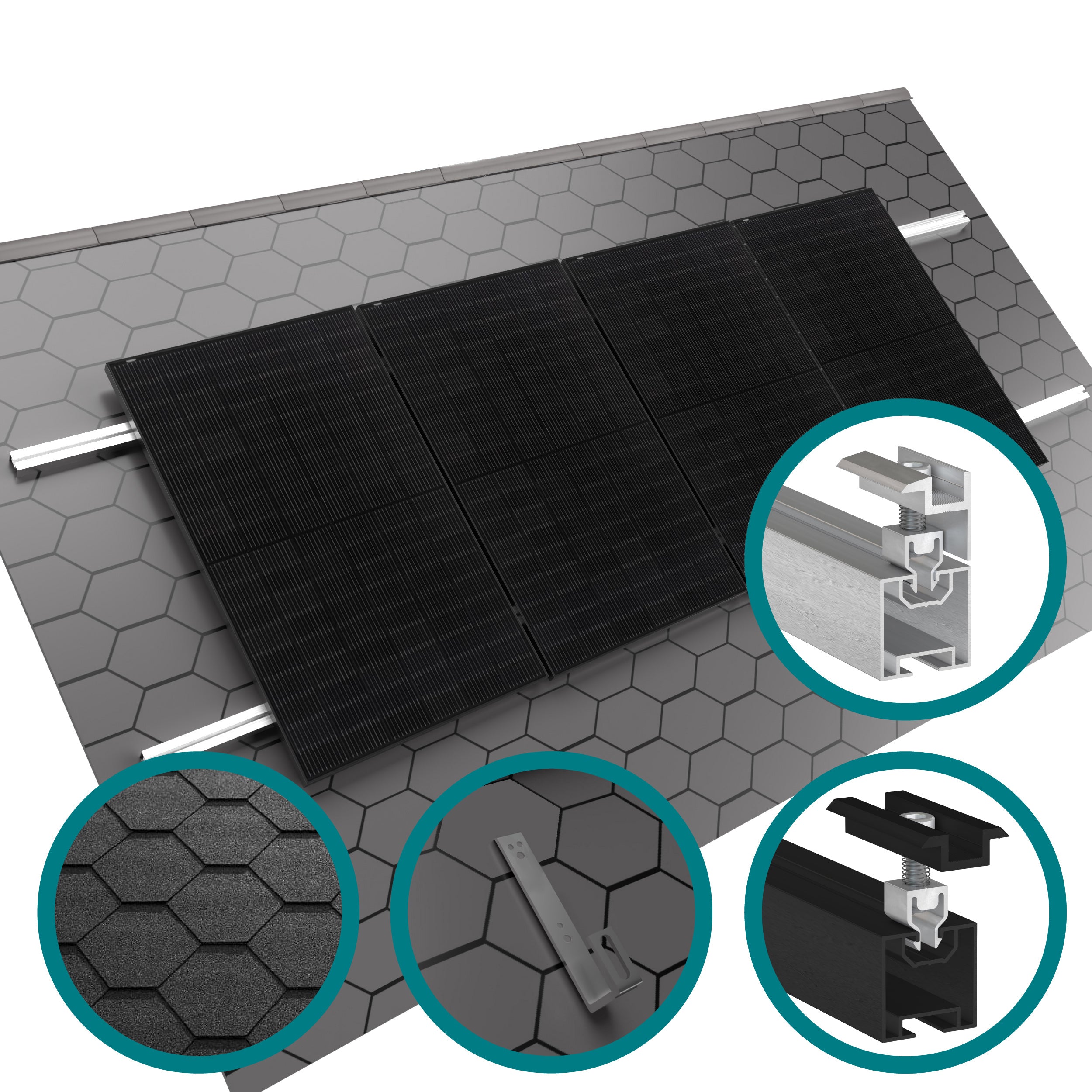

Schindel-Flachdach

• Optimale Ausrichtung zur maximalen Ernte
• Wartungsfreundlich: freier Zugang zu Modulen & Schienen

Schindel-Schrägdach

• Flexible Montage bei verschiedenen Neigungen
• Langlebig bei Wind, Regen und hohen Schneelasten

Montage & Sicherheit

• Arbeiten an der Dachdeckung nur durch Fachbetriebe (Dachdecker).
• Elektrische Anschlüsse durch Elektro-Fachkräfte gemäß Normen.

FAQ – Häufige Fragen

Für welche Dächer eignet sich das Set?
✔️ Für Schindel-, Bitumenschindel- und Dachpappe-Dächer (Flach- & Schrägdach).

Welche Modulrahmen passen?
✔️ 30 mm Rahmenhöhe (Klickfix End- & Mittelklemme 30 mm), Breite bis 1135 mm.

Kann ich Basis- und Erweiterungs-Sets kombinieren?
✔️ Ja. Beispiel: 5 Module = 1 Basis + 4 Erweiterungen.

Wie viele Dachhaken brauche ich?
✔️ 1 Dachhaken pro Sparren. Pro Modul sind 4 Haken kalkuliert.

Sind Befestigungsschrauben für Sparren dabei?
✖️ Nein, bitte separat bestellen (siehe interner Link).
