Einschubverbinder für PV-Montageschienen

Einschubverbinder für Profilschienen

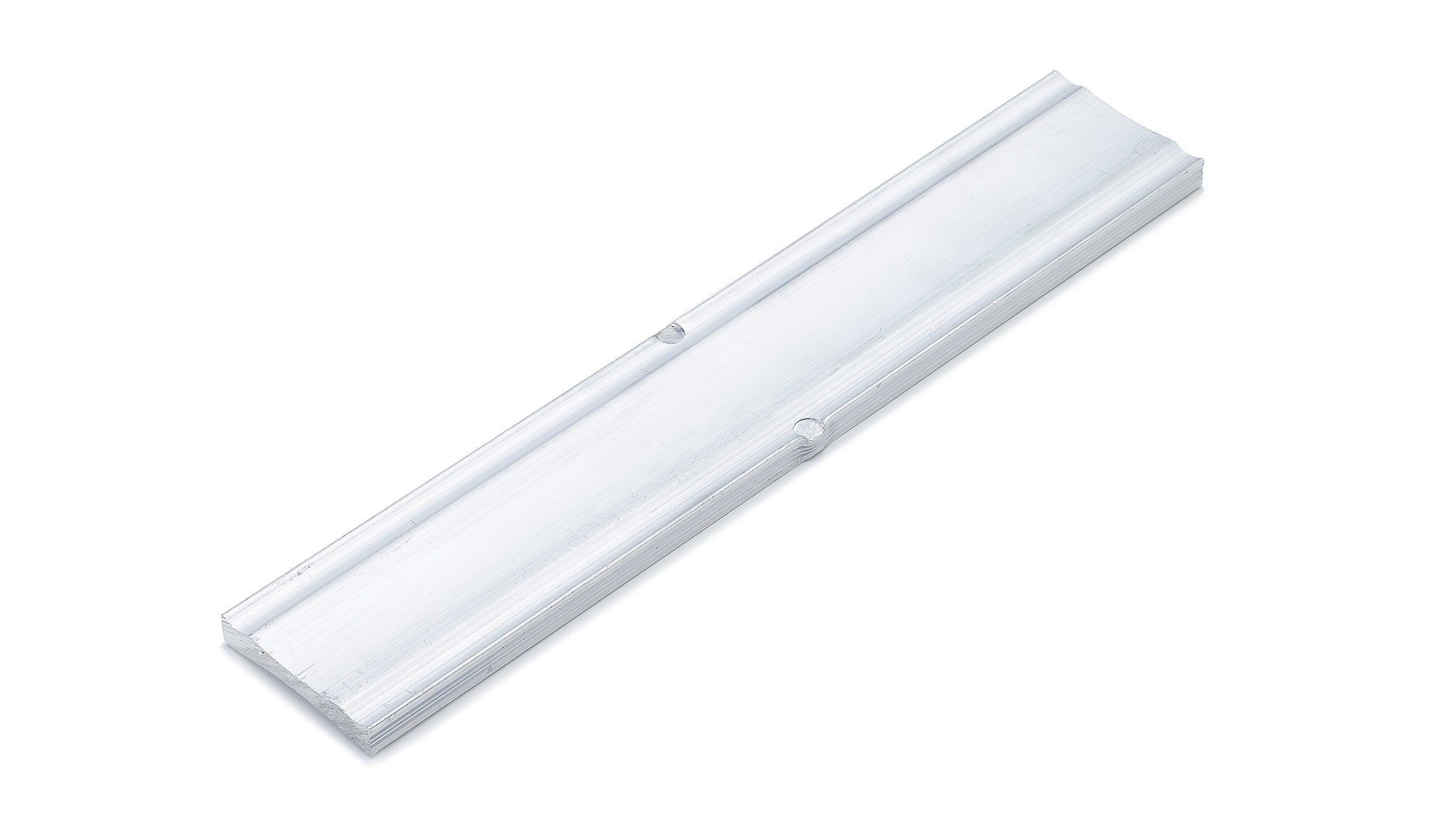

Der Einschubverbinder ist der Standard für unsere Profilschienenverbindungen. Durch seine mittige Stauchung verschwindet er nicht vollständig im Profil und sorgt so für eine stabile und präzise Verbindung. Die Montage ist einfach: Der Verbinder wird zunächst in das erste Profil eingeschoben und dann kraftvoll in das zweite Profil geschoben.

Abholung in Wuppertal möglich!

Vorteile des Einschubverbinders

• Universell einsetzbar – für 40×40, 40×20 und 80×40 Profile geeignet
• Stabile Verbindung – dank mittiger Stauchung zuverlässig fixiert
• Einfache Montage – kraftvolles Einschieben, ohne zusätzliche Werkzeuge zwingend notwendig
• Flexible Sicherheit – bei Bedarf zusätzliche Fixierung mit Bohrschrauben möglich

Technische Details

• Für 40×40 Profile: Einsatz von zwei Verbindern pro Verbindung empfohlen
• Für Profil 9664-Profiness15O: Nur ein Verbinder möglich → zusätzliche Fixierung mit 2x Bohrschrauben 5,5×38 mm empfohlen
• Für 80×40 & 40×20 Profile: Nur ein Verbinder pro Verbindung erforderlich
• Empfehlung: Einschubverbinder für 80×40 & 40×20 zusätzlich von außen mit Dünnblech-Bohrschrauben (6,3×25 oder 5,5×25 DIN 7504) verschrauben, um Durchrutschen zu verhindern

Wichtiger Hinweis

Die Montagearbeiten sollten ausschließlich durch geschulte Fachkräfte durchgeführt werden. Besonders Arbeiten an der Dachkonstruktion müssen von qualifizierten Dachdeckern ausgeführt werden, um Sicherheit und eine lange Lebensdauer der PV-Anlage zu gewährleisten.

FAQ – Häufige Fragen

Wie viele Einschubverbinder werden für 40×40 Profile benötigt?
✔️ Standardmäßig zwei Stück pro Verbindung (außer beim Profil 9664-Profiness15O).

Muss der Verbinder zusätzlich verschraubt werden?
✔️ Nicht zwingend – außer beim 9664-Profiness15O oder bei 80×40 & 40×20 Profilen wird eine Verschraubung empfohlen.

Welche Schrauben eignen sich zur Fixierung?
✔️ Dünnblech-Bohrschrauben (6,3×25 oder 5,5×25 mm nach DIN 7504) sind ideal.
